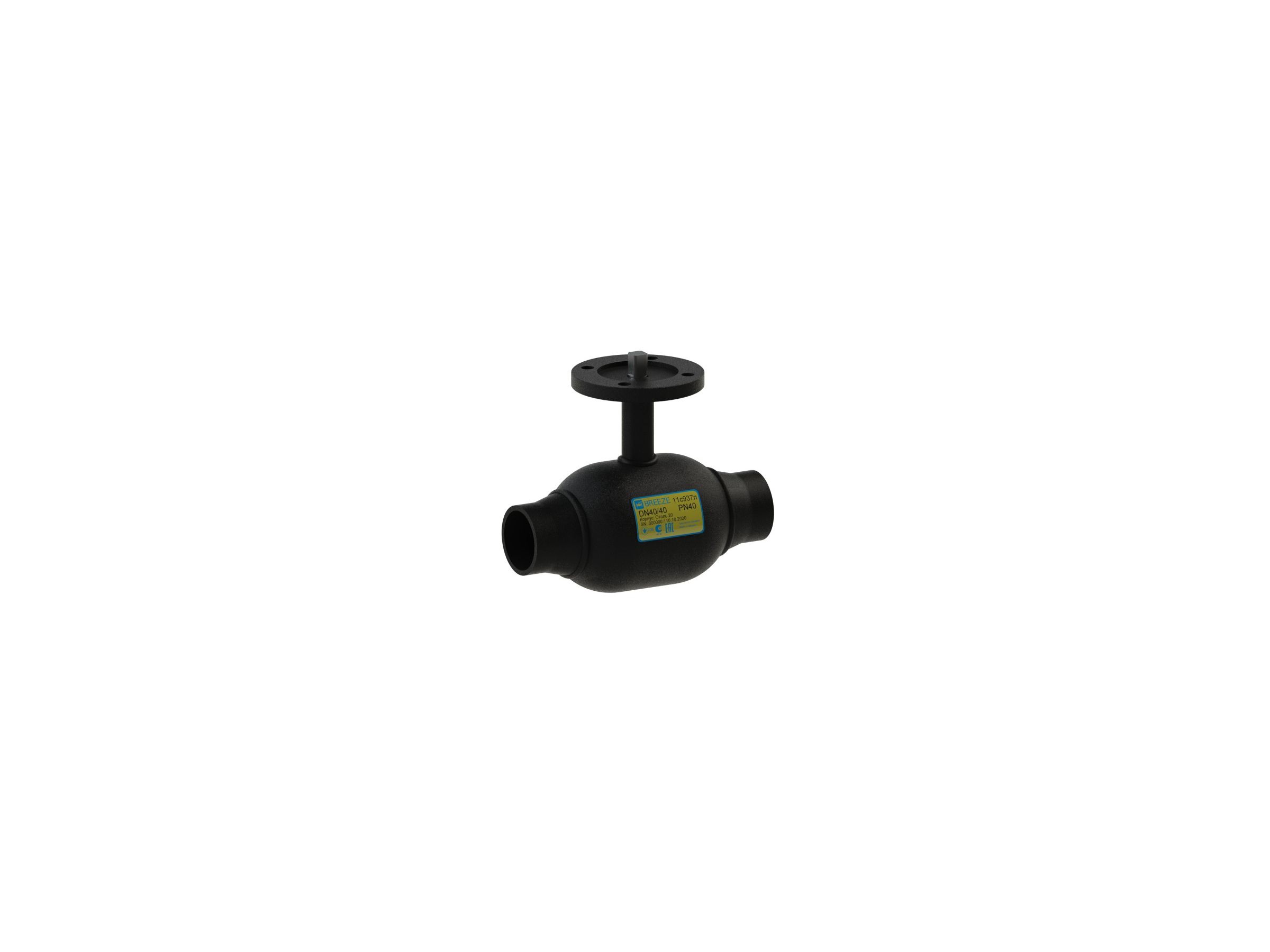

Кран кульовий BREEZE 11с937п Ду 150/150
Кран кульовий BREEZE 11с937п Ду 150/150

Кран кульовий BREEZE 11с937п Ду 150/150

BREEZE
6941
14 539 грн
Модель 11с937п
Серія BREEZE Actuator
Артикул 11.37.015-002
Тип з’єднання зварювання/зварювання
Тип проходу повнопрохідний
Тип приводу під електропривід
Клас герметичності А
Робоча температура -35….+180ºС
Тиск PN16, PN25, PN40
Робоче середовище вода, природний газ, нафтопродукти, інертні гази… Докладніше…

Опис

Кран кульовий 11с937п BREEZE™  – зварювання/зварювання , повний прохід, PN40, PN25, PN16. Серія BREEZE Actuator об’єднує крани, виготовлені на базі основних типів, модифікованих для встановлення приводу арматури по ISO 5210 та ISO 5211. Будівельні довжини, ефективні діаметри, приєднувальні розміри, робочі та умовні тиски відповідають основним типам кранів. Висота штоку кранів для встановлення електроприводу більша, ніж у основних моделей.

Конструкція та матеріал

Кран кульовий BREEZE 11с937п Ду 150/150 1



№ Деталь Матеріал
1 Пробка кульова Сталь 12Х17 ГОСТ 5632
2 Шток Сталь 20Х13 ГОСТ 5632
3 Патрубок, корпус Сталь 20 ДСТУ 7809
4 Ущільнююче кільце кулі Фторопласт-Ф4К20 ГОСТ 10007
5 Втулка кріпильна Сталь 08Х13 ГОСТ 5632
6 Пружина тарільчата Сталь 65Г ДСТУ 8429
7 Шайба опорна, бобишка Сталь 3сп ДСТУ 4484
8 Ущільнення штоку Фторопласт-Ф4 ГОСТ 10007
9 Ущільнююче кільце штоку Фторсілоксан
10 Фланець приводу Сталь 3сп ДСТУ 4484

Розмір

Кран кульовий BREEZE 11с937п Ду 150/150 2

Артикул DN D PN L H Dp Tp ISO M W
11.37.015-002 15 15 40 130 69 21.30 2.70 F05 5 0.8
11.37.020-002 20 20 40 130 74 27.00 3.20 F05 10 1.1
11.37.025-002 25 25 40 140 77 34.00 3.20 F05 20 1.2
11.37.032-002 32 32 40 160 84 42.3 3.50 F07 30 1.8
11.37.040-002 40 40 40 180 90 48,00 3.50 F07 45 2.1
11.37.050-002 50 50 40 210 96 57.00 3.50 F07 50 2.8
11.37.065-002 65 65 25 250 99 76.00 3.50 F07 90 4.0
11.37.080-002 80 80 25 260 108 89.00 4.00 F07 100 5.3
11.37.100-002 100 100 25 300 149 108.00 5.00 F10 200 9.7
11.37.125-002 125 125 25 325 167 133.00 5.00 F10 200 14.6
11.37.150-002 150 150 25 400 198 159.00 6.00 F12 950 24.0
11.37.200-001 200 200 25 600 266 219.00 7.00 F14 1700 74.5
11.37.250-001 250 250 25 730 338 273.00 7.00 F16 2000 114.2
11.37.300-001 300 300 16 850 377 325.00 8.00 F16 2000 187.6
11.37.300-003 300 300 16 850 377 325.00 8.00 F16 2000 202.0

Детальніше про товар

DN
150/150
