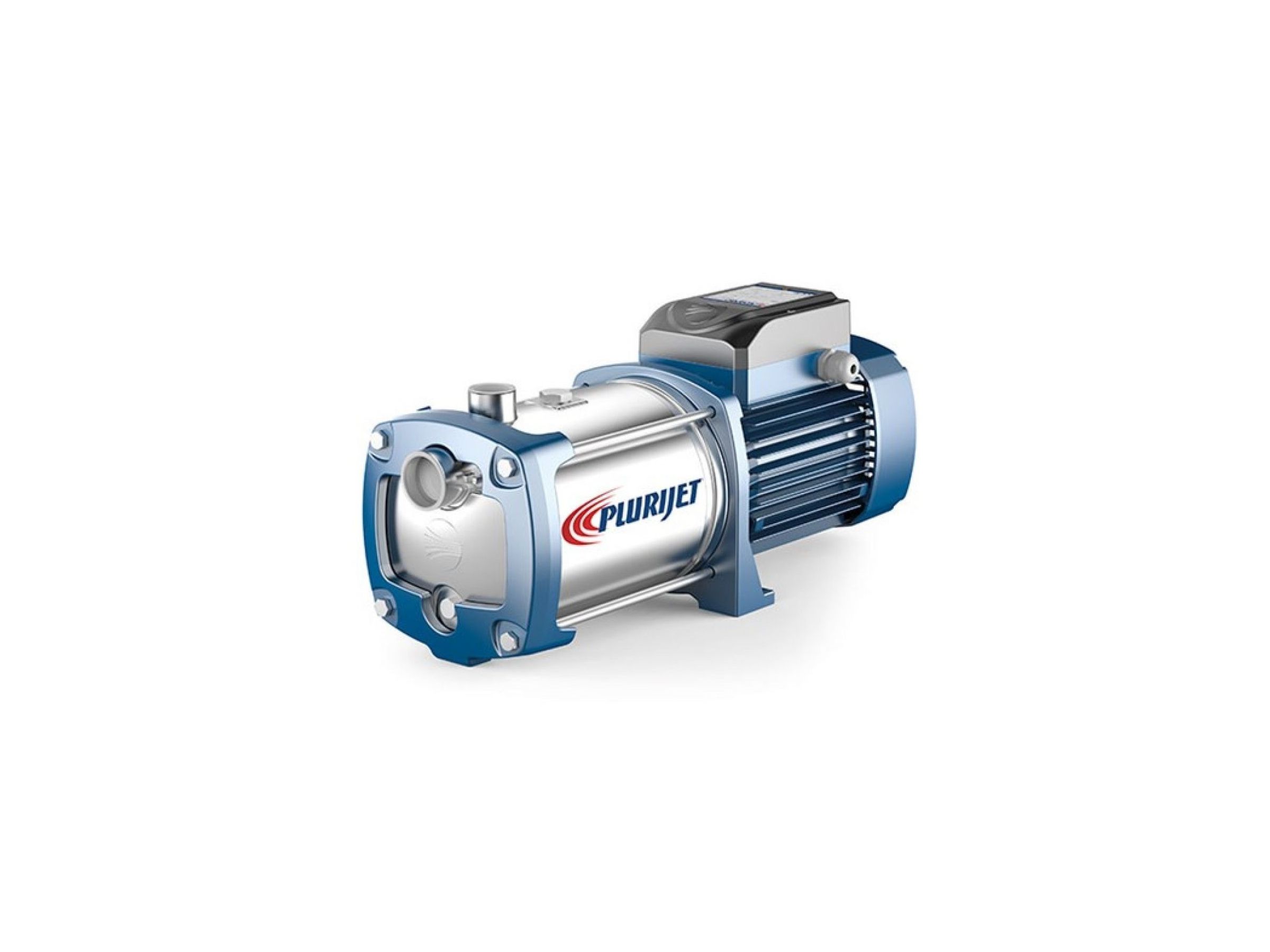

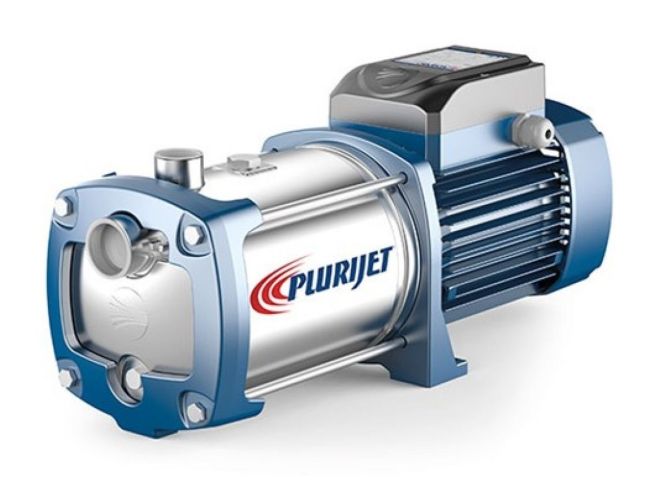

Багатоступінчастий самовсмоктуючий насос PEDROLLO PLURIJETm 5/200X

Name: Багатоступінчастий самовсмоктуючий насос PEDROLLO PLURIJETm 5/200X
Brand: Pedrollo
SKU: 4425
Price: 29079 UAH
Availability: InStock

Код 4425

29 079 грн

Багатоступінчастий самовсмоктувальний електронасос

P = 1.8 кВт, U = 220 В, Q _max = 12 м ³/год, Н _max = 72 м

Опис

Багатоступінчастий самовсмоктувальний насос PLURIJET призначений для перекачування чистої води, яка може містити підвищену кількість повітря, і рідин, хімічно неагресивних по відношенню до конструкційних матеріалів насоса. Відмінними рисами PLURIJET є безшумність, надійність і низький рівень енергоспоживання, і тому вони рекомендуються до застосування в побутовому і комунальному секторах, зокрема, в поєднанні з гідроакумуляторами, для підвищення тиску і подачі води, а також в системах збору та використання дощової води, в зрошувальних системах і т.д.

Встановлення здійснюється в закритих приміщеннях або місцях захищених від атмосферного впливу.

Умови експлуатації

Манометрична висота всмоктування до 9 м (HS)
Температура рідини від -10 ° C до +40 ° C
Температура навколишнього середовища до +40 ° C
Максимальний тиск в корпусі насоса 6 бар
Безперервний режим роботи S1

Робочі характеристики і технічні дані

Показники продуктивності насосів Pedrollo PLURIJET

ТИП		ПОТУЖНІСТЬ (P2)			Q	м³/год	0	0.3	0.6	1.2	2.4	3.6	4.8	6.0	7.8	8.4	9.6	10.8	12.0
Однофазний	Трифазний	кВт	к.с.	⏶	Q	л/хв	0	5	10	20	40	60	80	100	130	140	160	180	200
PLURIJETm 5/90X	PLURIJET 5/90X	1.1	1.5	IE3	Н метри		76	76	73.5	70	60.5	47	33
PLURIJETm 6/90X	PLURIJET 6/90X	1.5	2				93	93	90.5	86	74.5	59.5	43
PLURIJETm 3/130X	PLURIJET 3/130X	1.1	1.5				49	49	48.5	47.5	45	42.5	38.5	33.5	24
PLURIJETm 4/130X	PLURIJET 4/130X	1.5	2				65	65	64	63	60	56	50	43	31
PLURIJETm 5/130X	PLURIJET 5/130X	1.8	2.5				81	81	80.5	79	75	70	62.5	54	39
-	PLURIJET 6/130X	2.2	3				97	97	96.5	94.5	90	83	74.5	64	46
PLURIJETm 3/200X	PLURIJET 3/200X	1.1	1.5				44	43.5	4 3.5	43	42	40.5	38	35	29	27.5	23	18	13
PLURIJETm 4/200X	PLURIJET 4/200X	1.5	2				58	57.5	57.5	57	55	52.5	49.5	45	38	35.5	30	24	17
PLURIJETm 5/200X	PLURIJET 5/200X	1.8	2.5				73	72	71.5	71	69	65.5	62	56.5	48	44.5	38	30	22
-	PLURIJET 6/200X	2.2	3				87	86	85.5	85	82	78	73	67	57	53	45	36	26

Q - Продуктивність H - Загальний манометрический натиск HS - Висота всмоктування
Доп Устим відхилення характеристик насосів відповідає класу 3B згідно IEC 60034-30-1.
⏶ Клас ефективності трифазного двигуна (IEC 60034-30-1)

МОДЕЛЬ
PLURIJETm 5 /200X
ТИП
Однофазний
ПОТУЖНІСТЬ (P2)
кВт	к.с.
1.8	2.5
ПРОДУКТИВНІСТЬ (Q)
м³/год	л/хв
12	200

Конструктивні характеристики

Креслення насосів Pedrollo серії PLURIJET

6	МЕХАНІЧНА УЩІЛЬНЕННЯ	Ущільнення Тип	Вал Діаметр	Матеріали
1	КОРПУС НАСОСА	Нержавіюча сталь AISI 304, патрубки з різьбою згідно ISO 228/1
2	ФЛАНЕЦЬ	Нержавіюча сталь AISI 304
3	РОБОЧІ КОЛЕСА	технополимер Noryl FE1520PW
4	ДИФУЗОРИ	Нержавіюча сталь AISI 304
5	ВАЛ ДВИГУНА	Нержавіюча сталь EN 10088-3 - 1.4104
		Ущільнення Тип	Вал Діаметр	Нерухоме кільце	Обертове кільце	Еластомер
		FN-18	Ø 18 мм	Кераміка	Графіт	NBR
7	ПОДШИПНИКИ	6304 2RS - C3/6204 ZZ - C3E
8	КОНДЕНСАТОР	Електронасос			Ємність
		Однофазний			230 В або 240 В
		PLURIJETm 5/90X			31.5 μF - 450 VL
		PLURIJETm 3/130X
		PLURIJETm 3/200X
		PLURIJETm 6/90X			45 μF - 450 VL
		PLURIJETm 4/130X
		PLURIJETm 4/200X
		PLURIJETm 5/130X			50 μF - 450 VL
		PLURIJETm 5/200X			50 μF - 450 VL
9	ЕЛЕКТРОДВИГУН	PLURIJETm: однофазний 220-230 В - 50 Гц з тепловим захистом, вбудованою в обмотку
9	ЕЛЕКТРОДВИГУН	PLURIJET: трифазний 230/400 в - 50 Гц ➠ Електронасоси з трифазним двигуном мають високу ефективність класу IE2 до P2 = 0,55 кВт і IE3 від P2 = 0,75 кВт (IEC 60034-30-1) Ізоляція: клас F Степен ь захисту: IP X4

1 КОРПУС НАСОСА

Нержавіюча сталь AISI 304, патрубки з різьбою згідно ISO 228/1

2 ФЛАНЕЦЬ

Нержавіюча сталь AISI 304

3 РОБОЧІ КОЛЕСА

технополимер Noryl FE1520PW

4 ДИФУЗОРИ

Нержавіюча сталь AISI 304

5 ВАЛ ДВИГУНА

нержавіюча сталь EN 10088-3 - 1.4104

6 МЕХАНІЧНА УЩІЛЬНЕННЯ

FN-18 Ø 18 мм

Нерухоме кільце

Кераміка

Обертове кільце

Графіт

Еластомер

NBR

7 ПОДШИПНИКИ

6304 2RS - C3/6204 ZZ - C3E

8 КОНДЕНСАТОР

230 В або 240 В

50 μF - 450 VL

9 ЕЛЕКТРОДВИГУН

Однофазний 220-230 В - 50 Гц

Розміри і вага

Габаритний креслення насосів Pedrollo PLURIJET 60X-80X-100X

ТИП		патрубки		РОЗМІРИ, мм									ВЕС, кг
Однофазний	Трифазний	DN1	DN2	a	f	h	h1	h2	n	n1	w	s	1 ~	3 ~
PLURIJETm 5/90X	PLURIJET 5/90X	1¼ "	1"	73	549	228	145	56	185	145	245	11	19.4	19.4
PLURIJETm 6/90X	PLURIJET 6/90X	1¼ "	1"	73	575	228	145	56	185	145	271	11	21.7	21.7
PLURIJETm 3/130X	PLURIJET 3/130X	1¼ "	1"	73	497	228	145	56	185	145	193	11	18.0	18.0
PLURIJETm 4/130X	PLURIJET 4/130X	1¼ "	1 "	73	523	228	145	56	185	145	219	11	19.9	19.9
PLURIJETm 5/130X	PLU RIJET 5/130X	1¼ "	1 "	73	569	228	145	56	185	145	245	11	23.3	23.3
-	PLURIJET 6/130X	1¼ "	1 "	73	595	228	145	56	185	145	271	11	-	24.0
PLURIJETm 3/200X	PLURIJET 3/200X	1¼ "	1"	73	497	228	145	56	185	145	193	11	18.0	18.0
PLURIJETm 4/200X	PLURIJET 4/200X	1¼"	1 "	73	523	228	145	56	185	145	219	11	19.9	19.9
PLURIJETm 5/200X	PLURIJET 5/200X < td>	1¼ "	1"	73	569	228	145	56	185	145	245	11	23.3	23.3
-	PLURIJET 6/200X	1¼ "	1"	73	595	228	145	56	185	145	271	11	-	24.0

a	f	h	h1	h2	n	n1	w	s
патрубки
DN1					DN2
1¼"					1 "
РОЗМІРИ, мм
73	569	228	145	56	185	145	245	11
ВЕС, кг
23.3

струм

ТИП	НАПРУГУ
Однофазний	230 B	240 B	110 В
PLURIJETm 5/90X	9.3 A	9.0 A	18.6 A
PLURIJETm 6/90X	11.0 A	10.5 A	22.0 A
PLURIJETm 3/130X	8.5 A	8.3 A	17.0 A
PLURIJETm 4/130X	10.3 A	9.9 A	20.6 A
PLURIJETm 5/130X	12.5 A	12.0 A	25.0 A
PLURIJETm 3/200X	8.7 A	8.0 A	17.4 A
PLURIJETm 4/200X	10.5 A	10.1 A	21.0 A
PLURIJETm 5/200X	12.5 A	12.0 A	25.0 A
