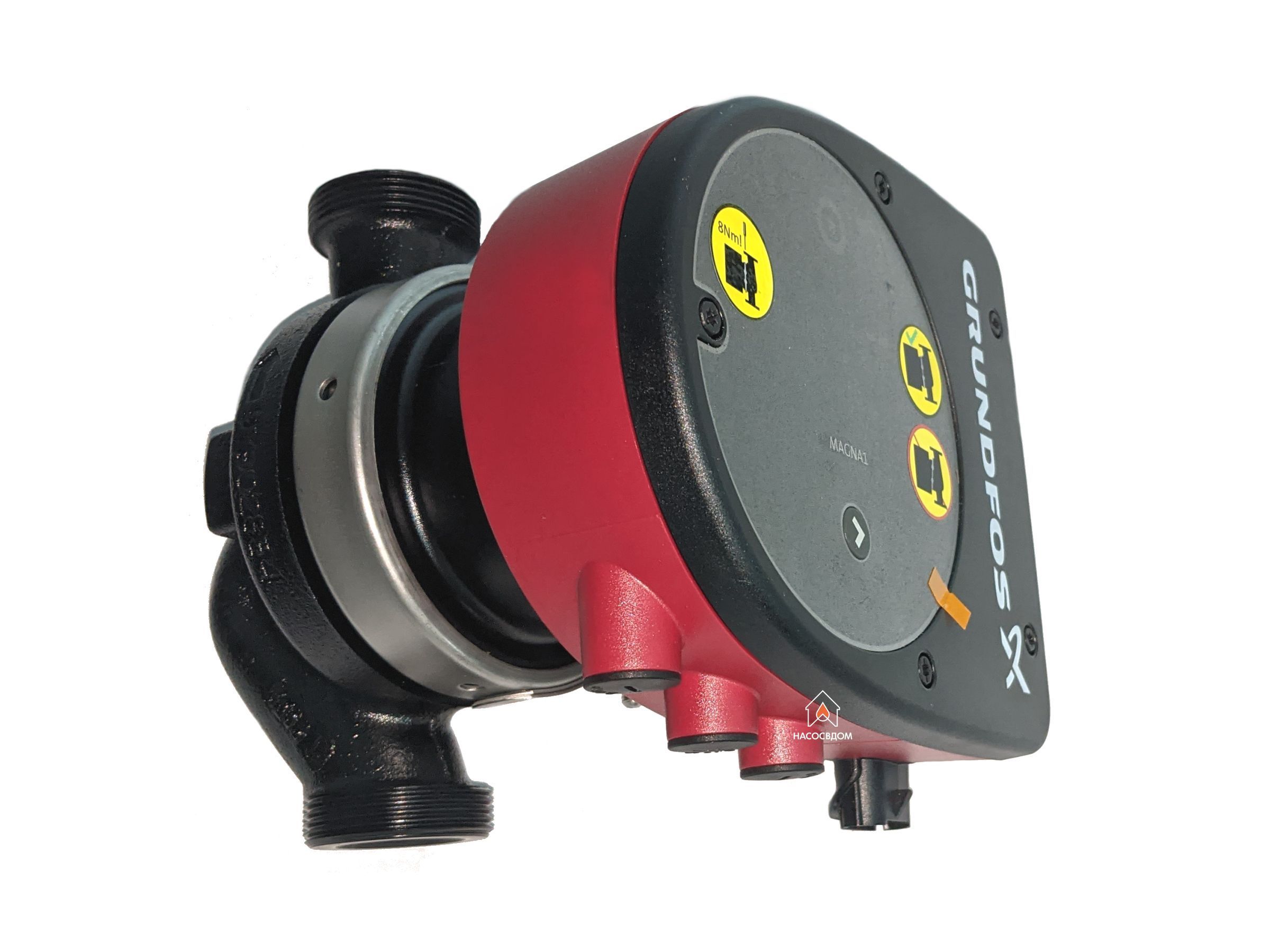

Grundfos MAGNA1 25-80 99221213 - циркуляційний насос із вбудованим частотним перетворювачем. Він застосовується для циркуляції рідини в системах опалення, гарячого водопостачання та кондиціювання повітря. Цей інноваційний насос може встановлюватись у нових системах або на заміну стандартних циркуляційних насосів Grundfos UPS 25-70 180 (96621354), UPS 25-80 180 (95906429). Насос Магна1 може працювати у широкому температурному діапазоні, при цьому температура рідини не залежить від температури навколишнього середовища.
Насос Magna1 25-80 має синхронний електродвигун з постійними магнітами. Для такого двигуна характерний підвищений ККД, до того ж йому не потрібен зовнішній захист. Вбудований перетворювач частоти обертання забезпечує плавну роботу, адаптацію під потреби системи та мінімальне споживання електроенергії. Охолодження і очищення двигуна відбувається за рахунок омивання його робочою рідиною, тому насос працює дуже тихо і не потребує частого технічного обслуговування.

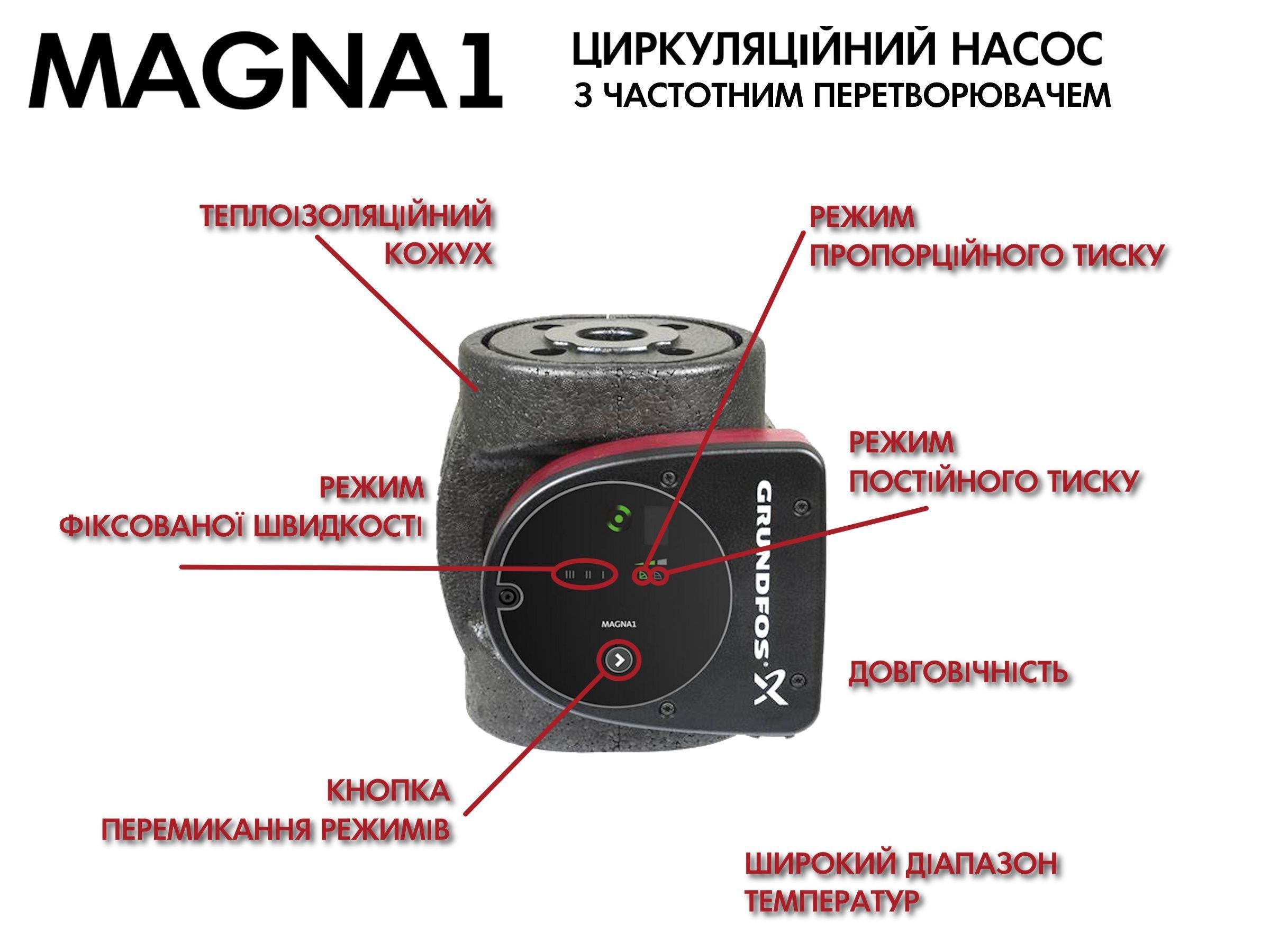

Циркуляційний насос MAGNA1 Grundfos керується електронним контролером. Налаштування та керування досить прості, на лицьовій панелі розташовані світлові індикатори, що відображають вибраний режим роботи та інформацію про поточний стан насоса. Вибрати потрібне налаштування можна за допомогою кнопки. Насос Магна1 поставляється з теплоізоляційним кожухом, який суттєво знижує теплові втрати. Корпус і верхня частина мають електростатичне забарвлення, що надає максимальної стійкості до корозії. Типорозмір насоса вибирається, беручи до уваги максимальну необхідну витрату в гідросистемі та максимальні втрати тиску.

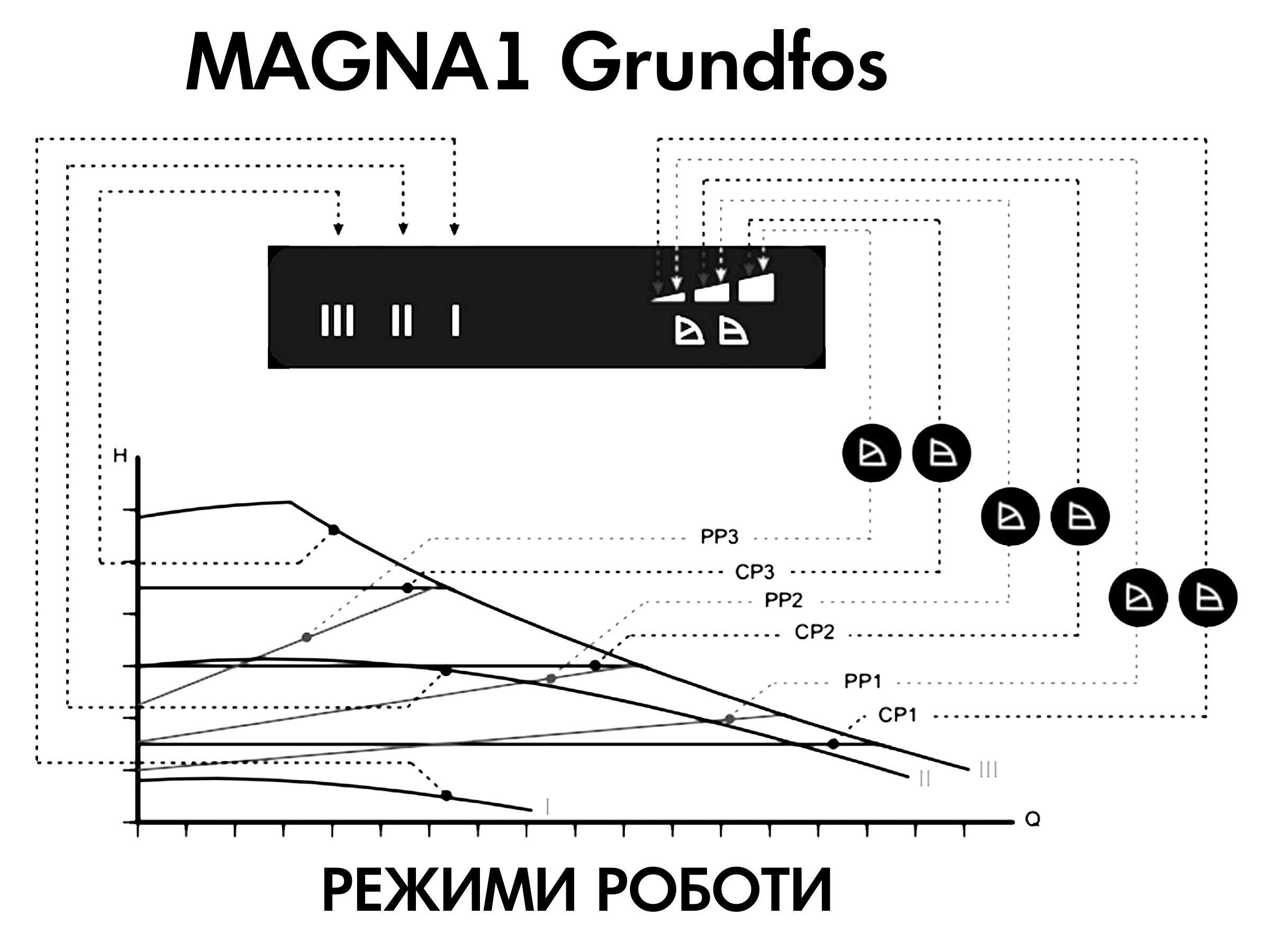

Режими роботи Grundfos MAGNA1 25-80
- Три фіксовані швидкості
- Три режими пропорційного регулювання (низький, середній та високий натиск)
- Три режими постійного тиску (низький, середній, високий тиск)
У комплекті постачається:
- насос циркуляційний муфтовий MAGNA1 25-80 99221213 Grundfos
- знімний теплоізоляційний кожух охолодження
- комплект шайб для монтажу
- інструкція з експлуатації

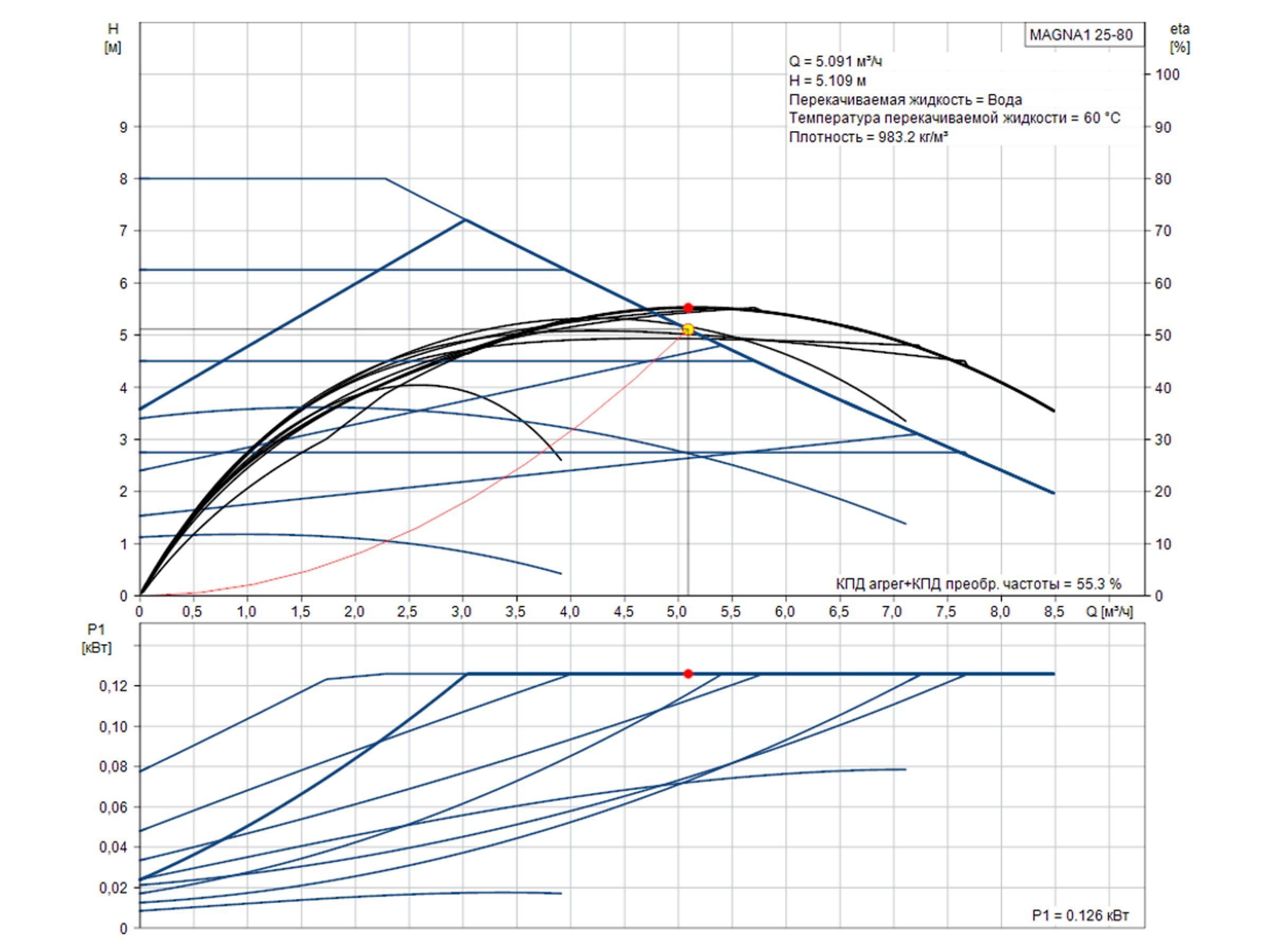

Характеристики Grundfos MAGNA1 25-80 99221213
- Найменування MAGNA1 25-80
- Артикул 99221213
- Номінальна витрата 5 м³/год
- Номінальний напір 5,1 м
- Максимальна витрата 8 м³/год
- Максимальний напір 8 м
- Модель C
Матеріали
- Корпус насоса Чавун EN-GJL-250 ASTM A48-250B
- Робоче колесо PES 30 % GF
Монтаж
- Температура навколишнього середовища 0... 40 ° C
- Макс. робочий тиск 16 бар
- З'єднання труб G 1 1/2 " (Ду 25) зовнішня різьба
- Допустимий тиск PN 10

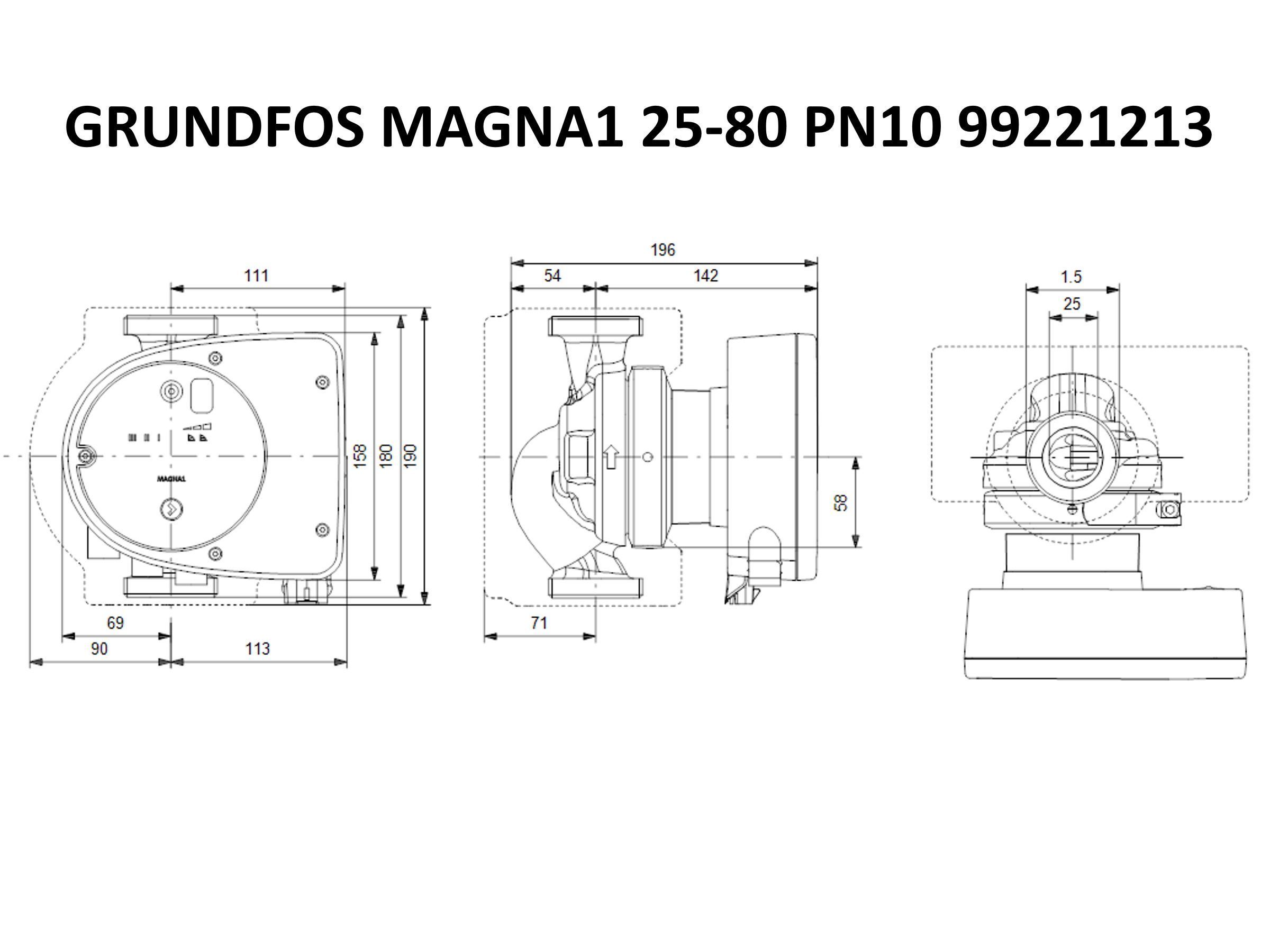

- Монтажна довжина 180 мм
Рідина
- Робоча рідина вода
- Температура рідини -10... 110 ° C
- Температура рідини 60 ° C
- Щільність 983,2 кг/м³
Дані електрообладнання
- потужність (P1) 9 ... 128 Вт
- Частота мережі 50/60 Hz
- Номінальна напруга 1 x 230 В
- Максимальне споживання струму 0,09.. 1,03 A
- Ступінь захисту (IEC 34-5) X4D
- Клас ізоляції (IEC 85) F
Інше
- Клас електроспоживання (EEI) 0,20
- Маса нетто 4,41 кг
- маса брутто 4,9 кг
- Об'єм поставки 0,013 м³
- Гарантія 2 роки
