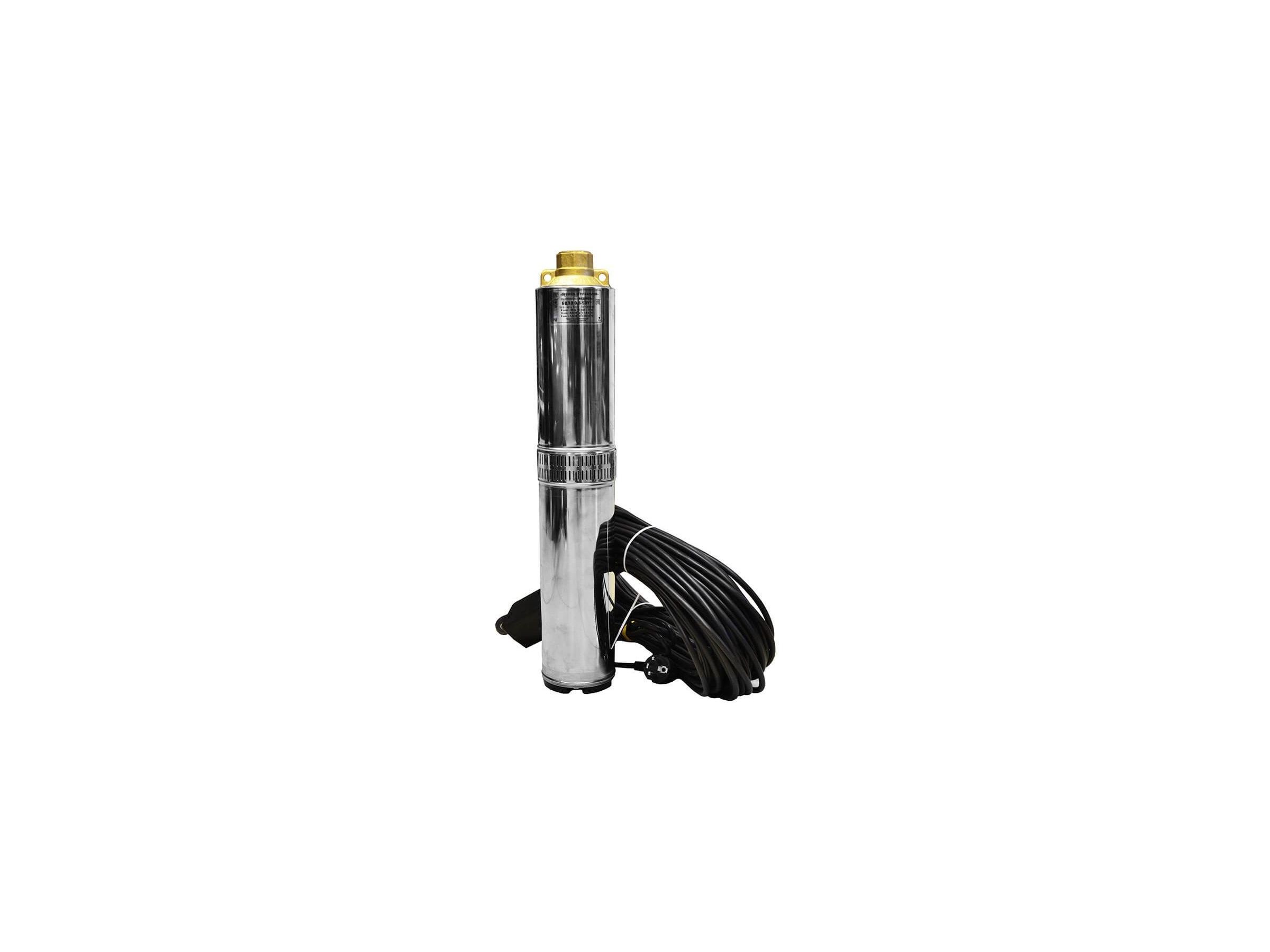

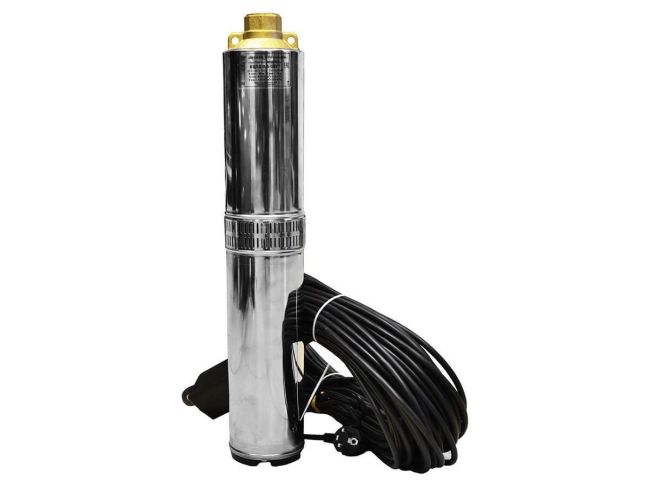

«НасосВДом» представляє Вашій увазі супер потужний відцентровий занурювальний насос Водолей БЦПЕ-1,2-63У , який використовується для подачі води в побуті з свердловин, колодязів, відкритих водойм, для поливу садів і городів. Внутрішній діаметр свердловини 110 мм і більше.
Якщо насос не навантажено повністю в воду, то його категорично забороняється включати. Перекачується вода повинна бути очищена від будь-яких домішок, абразивних речовин і піску. Термін служби насосу БЦПЕ-1,2-63У - не менше 10 років.
Ми радимо використовувати гідроакумулятор для захисту насоса і системи від гідроудару
Опис БЦПЕ-1,2-63У Водолей :
- електродвигун - однофазний змінного струму
- насосна частина - багатоступенева
- виносна конденсаторная коробка, закріплена на шнурі живлення з вилкою
- насосна частина включає в себе корпус, в якому знаходяться приводний вал, колеса робочі, лопаткові відводи, направляючі кільця
- кришка з внутрішньою трубною різьбою G1 1/4 "
- вбудоване теплове реле німецької фірми Thermik
Пропонуємо Вам ознайомитися з насосами Спрут, які користуються великою популярністю завдяки широкому ряду моделей.
Технічні характеристики Водолей БЦПЕ 1,2-63У
БЦПЕ 1,2 - *У | 12 | 16 | 25 | 32 | 40 | 50 | 63 | 80 |
Максимальний напір, м | 18 | 30 | 37 | 46 | 56 | 65 | 86 | 108 |
Максимальна продуктивність (подача) (м³/год) | 9,4 |
Загальний напір, м | 12 | 16 | 25 | 32 | 40 | 50 | 63 | 80 |
Номінальна продуктивність (м³ /год) | 3,6 |
Потужність споживана, Вт | 550 | 730 | 900 | 1170 | 1340 | 1600 | 2080 | 2820 |
Потужність ефективна, P2, Вт | 300 | 370 | 500 | 650 | 900 | 1100 | 1500 | 1800 |
Напруга, В | 230 ± 23 |
Частота мережі, Гц | 50 |
Струм споживаний, А | 2,5 | 3,4 | 4,1 | 5,4 | 6,1 | 7,3 | 9,5 | 11,3 |
Частота обертання, об/хв | 2800 |
Режим роботи | Тривалий |
Ємність конденсатора напругою 400 В, мкФ | 16 | 20 | 20 | 32 | 44 | 44 | 60 | 72 |
Внутрішня різьба вихідного патрубка | G=1 ¼" |
Маса брутто, кг | 8,8 | 11 | 11,9 | 13,9 | 17,7 | 19 | 23 | 29,5 |
Маса нетто, кг | 8,1 | 10,2 | 10,8 | 13 | 16,2 | 17,1 | 22,9 | 27,1 |

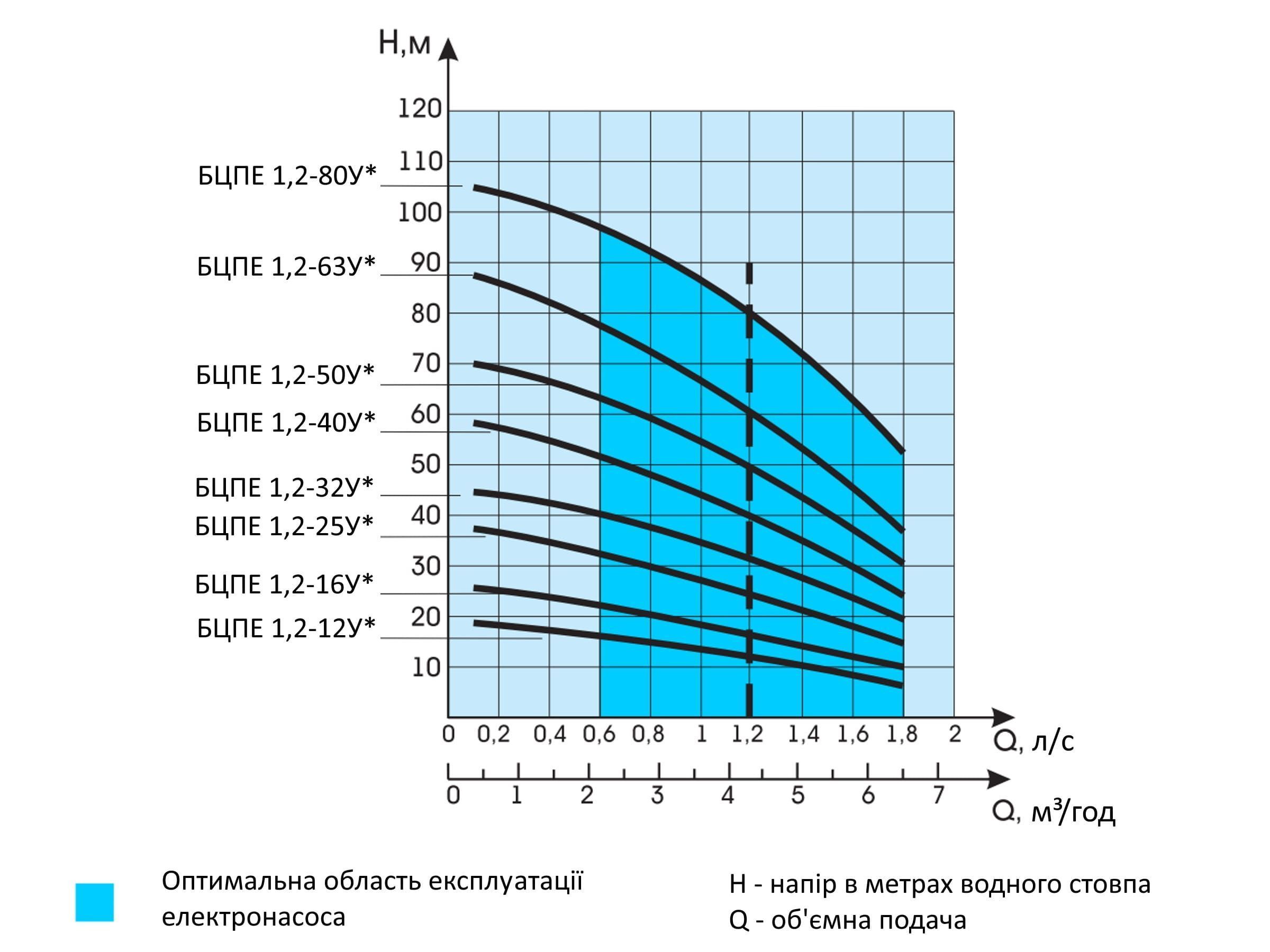

Напірні характеристики насоса Водолей БЦПЕ 1,2-63*
Габаритні розміри насоса Водолей БЦПЕ 1,2-63У*
- L1=65 460 L2=63 000 L3=679 мм
- Загальний діаметр насоса: 105 мм
- Довжина кабелю: 63 м
- Підведення кабелю: бічне
- Діаметр приєднання G=1 ¼"
Схема електрична принципова Водолей БЦПЕ 1,2-63У
Умовне позначення елементів схеми:
ЕН - електронасос З - конденсатори ТР - теплове реле Хр - вилка Хs - розетка КК - конденсаторна коробка.
Умовне позначення кольору ізоляції жил кабелю:
г - блакитний, ч - чорний, кч - коричневий, ЖЗ - жовто-зелений (заземлювальна жила)
Схема установки в свердловину насос БЦПЕ 1,2-63У Водолей
1 - електронасос 2 - хомут шланга 3 - шланг 4 - шнур живлення мережі 5 - трос 6 - місце кріплення підвіски 7 - коробка конденсаторна
