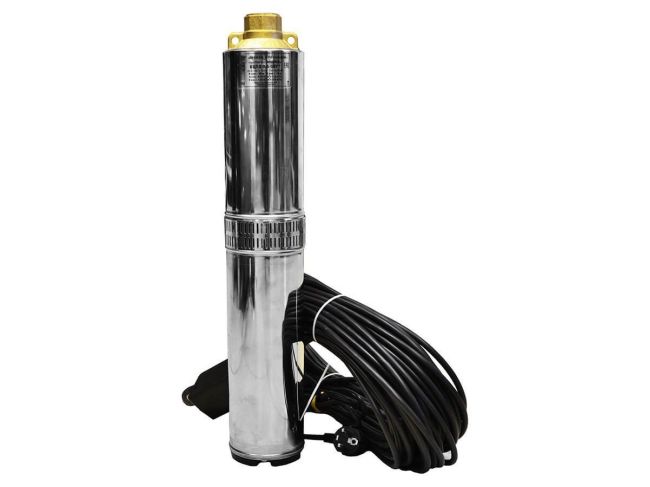

Насос занурювальний Водолей БЦПЕУ 0,5-50У Ви можете придбати в Інтернет-магазині . Насос для свердловини Водолей БЦПЕУ використовується для подачі води в побуті з свердловин, колодязів, для поливу садів і городів. Внутрішній діаметр свердловини 100 мм і більше.
Відмінною особливістю насоса БЦПЕУ 0,5-50У від інших насосів є висновок електричного кабелю зверху, а не на бічній частині, що в свою чергу дозволяє застосовувати БЦПЕУ0,5-50У для більш вузьких свердловин!
Якщо насос не навантажено повністю в воду, то його категорично забороняється включати. Перекачується вода повинна бути очищена від будь-яких домішок, абразивних речовин і піску. Термін служби насосу БЦПЕУ 0,5-50У - не менше 10 років.
Для захисту системи і насоса від гідроудару радимо використовувати гідроакумулятор
Опис БЦПЕУ 0,5-50У Водолей :
- електродвигун - однофазний змінного струму
- насосна частина - багатоступенева
- виносна конденсаторна коробка, закріплена на шнурі живлення з вилкою
- насосна частина включає в себе корпус, в якому знаходяться приводний вал, колеса робочі, лопаткові відводи, направляючі кільця
- кришка з внутрішньої трубної різьбам G1 "
- вбудоване теплове реле німецької фірми Thermik
Технічні характеристики Водолей БЦПЕУ 0,5-50У
| Модель БЦПЕУ 0,5- * | 16 | 25 | 32 | 40 | 50 | 63 |
| Номінальна об'ємна подача, Q nom, л/с (м³/год) | 30(1,8) |
| Загальний напір при номінальній об'ємній подачі, H nom , м | 16 | 25 | 32 | 40 | 50 | 63 |
| Максимальна об'ємна подача, Q max, л/с (м³/год) | 60 (3,6) |
| Максимальний напір H mах, м | 27 | 36 | 47 | 60 | 75 | 90 |
| Напруга, В | 220 |
| Номінальна споживана потужність, Вт | 400 | 550 | 650 | 720 | 970 | 1270 |
| Частота мережі, Гц | 50 |
| Споживаний струм, А | 1,8 | 2,5 | 3,0 | 3,3 | 4,4 | 5,7 |
| Частота обертання двигуна, об/хв | 2800 |
| Режим роботи | Тривалий |
| Ємність конденсатора напругою 400 В, мкФ | 14 | 16 | 24 | 24 | 32 | 40 |
| Маса брутто, кг | 8,4 | 10,1 | 11,9 | 13,6 | 16,2 | 19,2 |
| Маса нетто, кг | 7,6 | 9,2 | 11 | 12,1 | 14,4 | 17,7 |
| Кількість ступенів насосної частини | 5 | 7 | 8 | 9 | 12 | 14 |

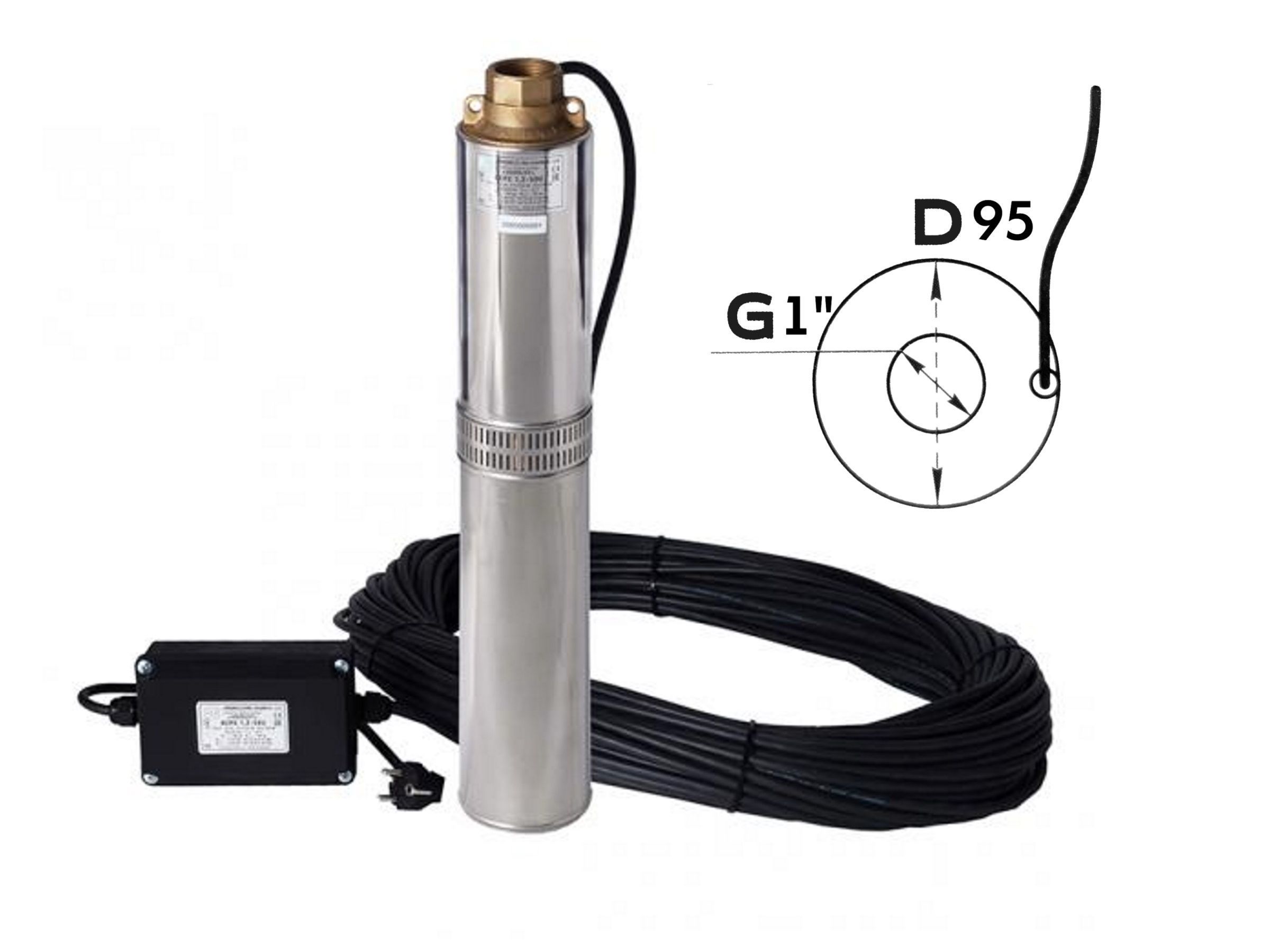

Габаритні та приєднувальні розміри насоса Водолей БЦПЕУ 0,5-50У
- L1=52 460 L2=50 000 L3=595 мм
- Загальний діаметр насоса: 95 мм
- Довжина кабелю: 50 м
- Підведення кабелю: верхнє
- Діаметр приєднання G=1"
Схема електрична принципова Водолей БЦПЕУ 0,5-50У
Умовне позначення елементів схеми:
ЕН - електронасос З - конденсатори ТР - теплове реле Хр - вилка Хs - розетка КК - конденсаторна коробка.
Умовне позначення кольору ізоляції жил кабелю:
г - блакитний, ч - чорний, кч - коричневий, ЖЗ - жовто-зелений (заземлювальна жила).
Схема установки в свердловину насос БЦПЕУ 0,5-50У Водолей
1 - електронасос 2 - хомут шланга 3 - шланг 4 - шнур живлення мережі 5 - трос 6 - місце кріплення підвіски 7 - коробка конденсаторна
