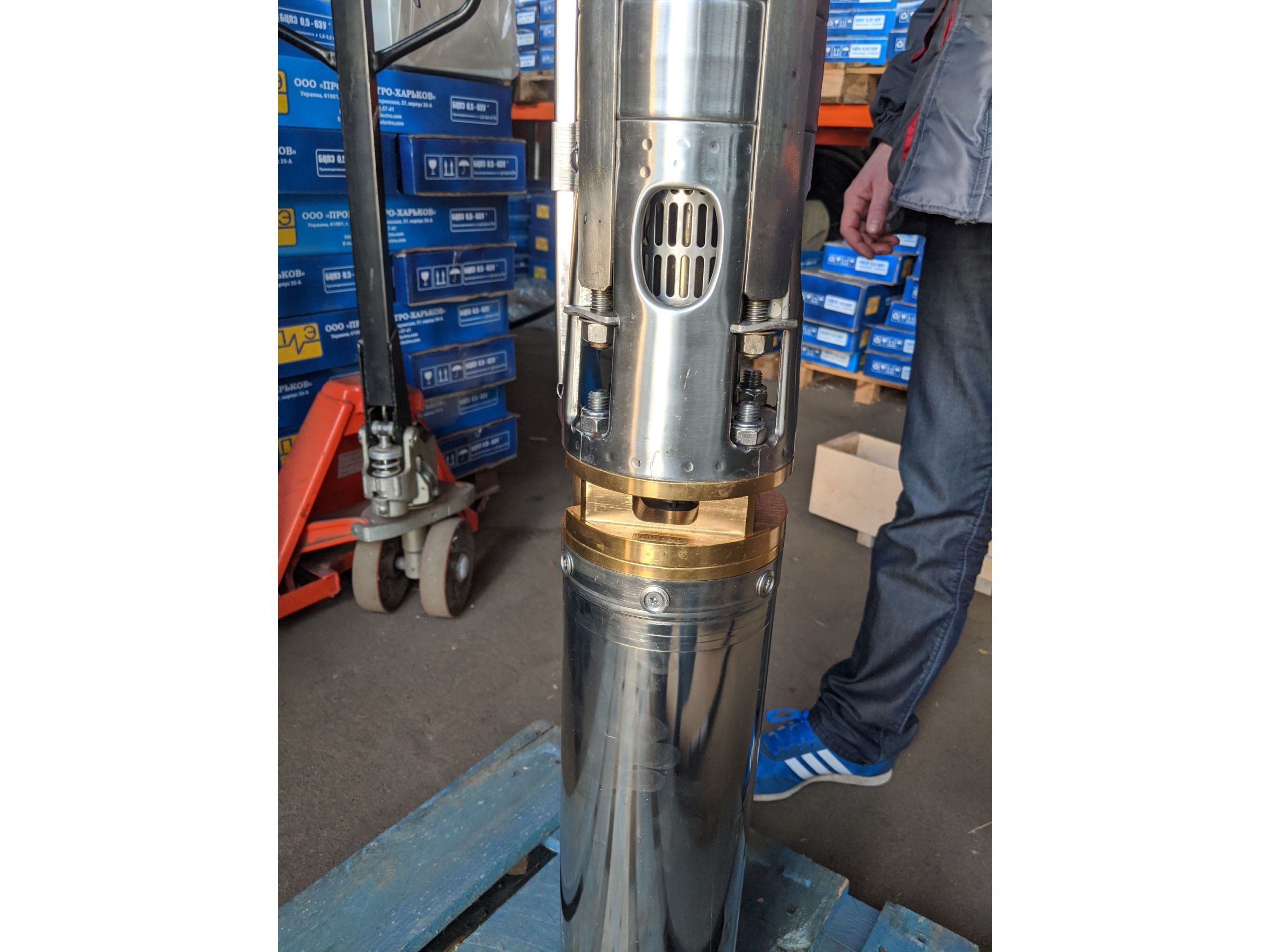

занурювальний відцентровий електронасос Водолій 6 ЕЦПн 16/75 призначений для забезпечення промислового і сільськогосподарського водопостачання, а також для зрошення і зниження рівня ґрунтових вод. Може застосовуватися для свердловин з внутрішнім діаметром обсадної труби не менше 6 дюймів.
Електронасоси Водолій 6 ЕЦПн відносяться до виробів загального призначення виду I, відновлювані по ГОСТ 27.003. Вид кліматичного виконання У * ГОСТ 15150. Електронасоси Водолій 6 ЕЦПн не призначені для експлуатації у вибухо- - і пожежонебезпечних виробництвах.
Відцентровий занурювальний насос Водолій 6 ЕЦПн розрахований на живлення від мережі, в якій номінальна напруга 380-400 в, частота змінного струму 50 Гц. Допустиме відхилення напруги + 10%, мінус 5%, частоти струму ± 2%.
6 ЕЦПн 16/75
6 - допустимий діаметр обсадної колони в дюймах
Е - з приводом від погружного електродвигуна
Ц - відцентровий
П - занурювальний для подачі води
н - робочі колеса з нержавіючої сталі
16 - номінальна об'ємна подача, м3/год
75 - напір, м відповідну номінальній подачі

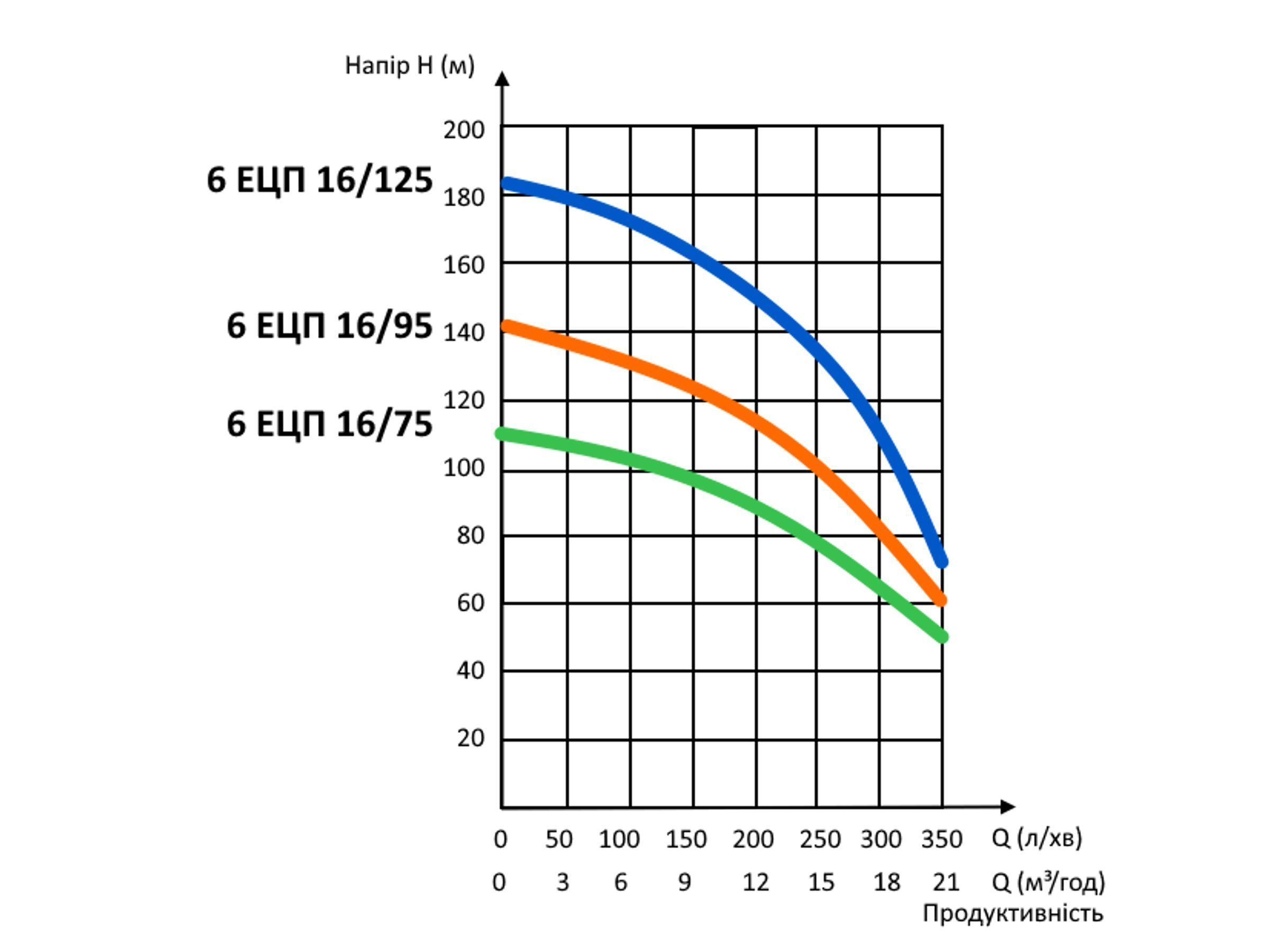

Гідравлічні характеристики насоса 6 ЕЦПн 16/75
Технічні характеристики Водолей 6 ЕЦПн
| 6 ЕЦПн | 16/75 | 16/95 | 16/125 |
| Номінальна об'ємна подача, Q nom, м3/год | 16 |
| Загальний напір при номінальній об'ємній подочі H nom, м | 75 | 95 | 125 |
| Максимальна об'ємна подача, Q max, л/с (м3/год) | 23 |
| Максимальний напір H mах, м | 115 | 150 | 195 |
| Напруга, В | 380-400 +10% -5% |
| Номінальна споживана потужність, кВт | 5,5 | 7,5 | 9,2 |
| Частота мережі, Гц | 50 |
| Споживаний струм, А | 13,5 | 16 | 22,4 |
| Режим роботы | Тривалий |
| ККД,% | 44 | 47 | 47 |
| Масса нетто, не більше, кг | 49 | 58 | 68 |

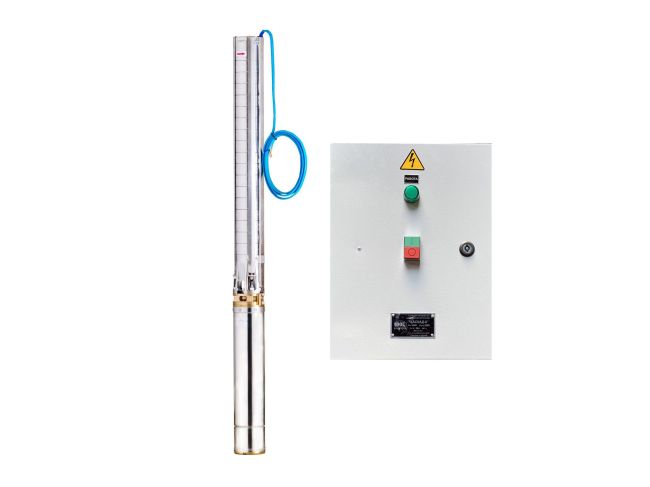

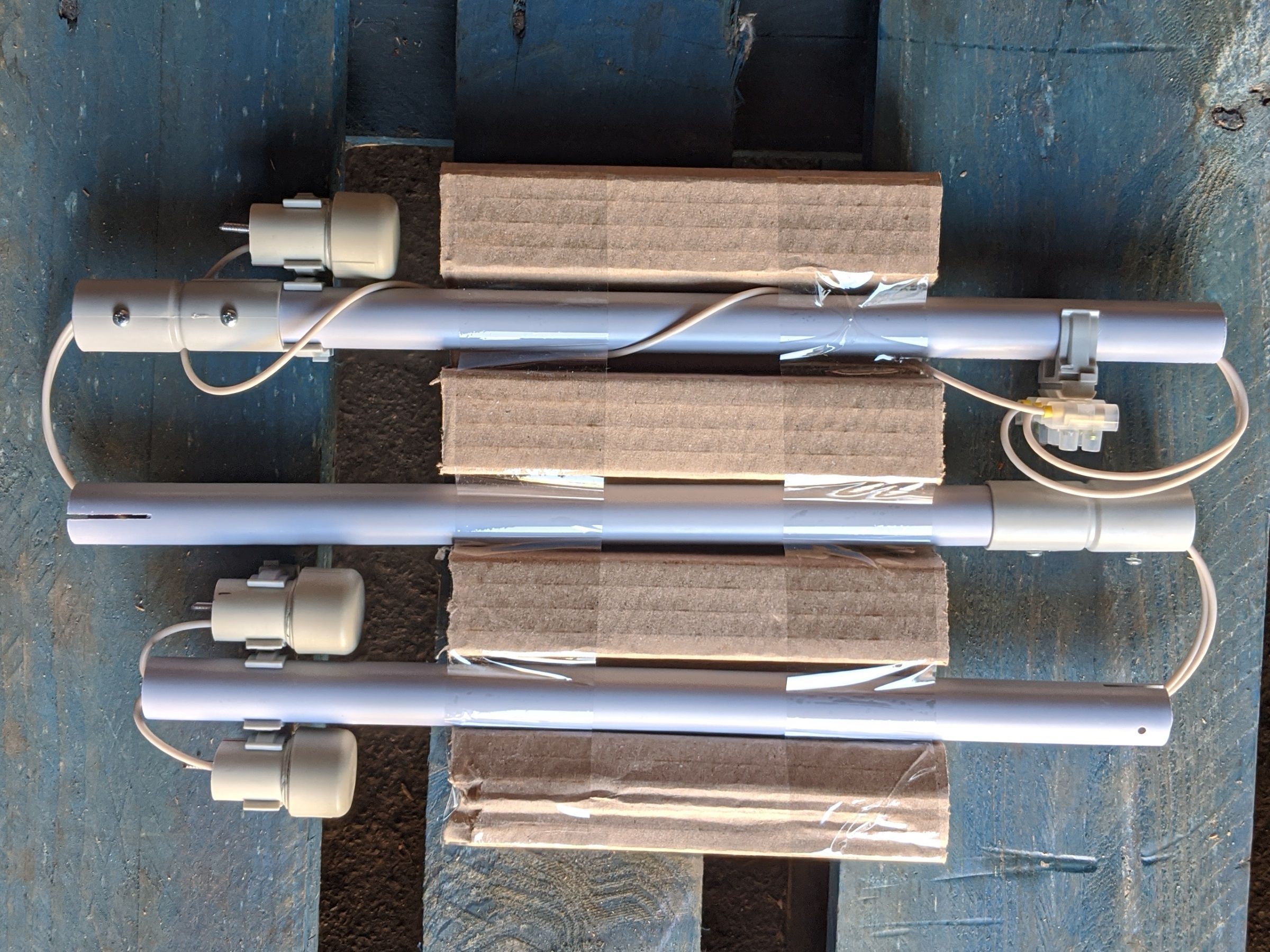

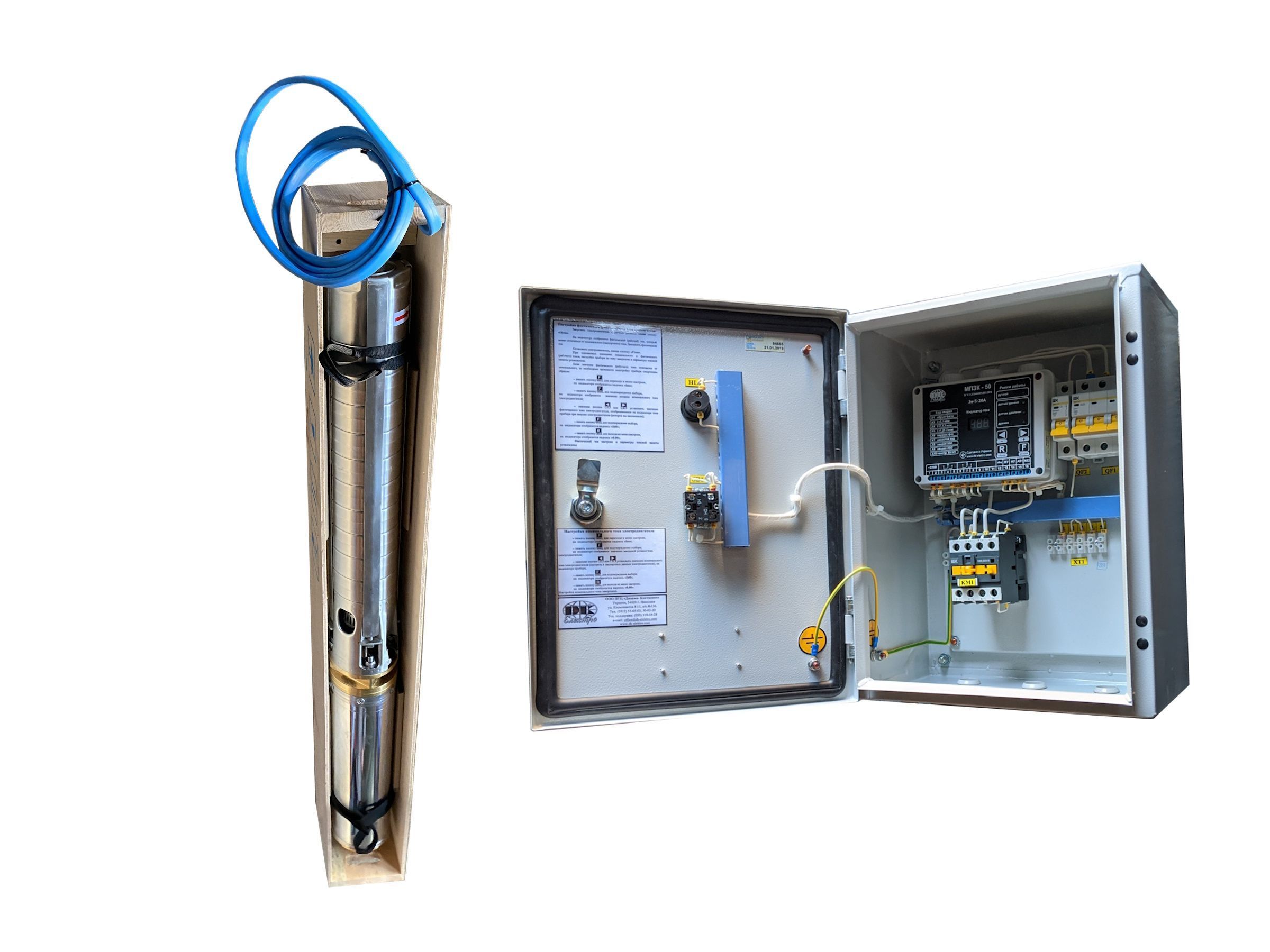

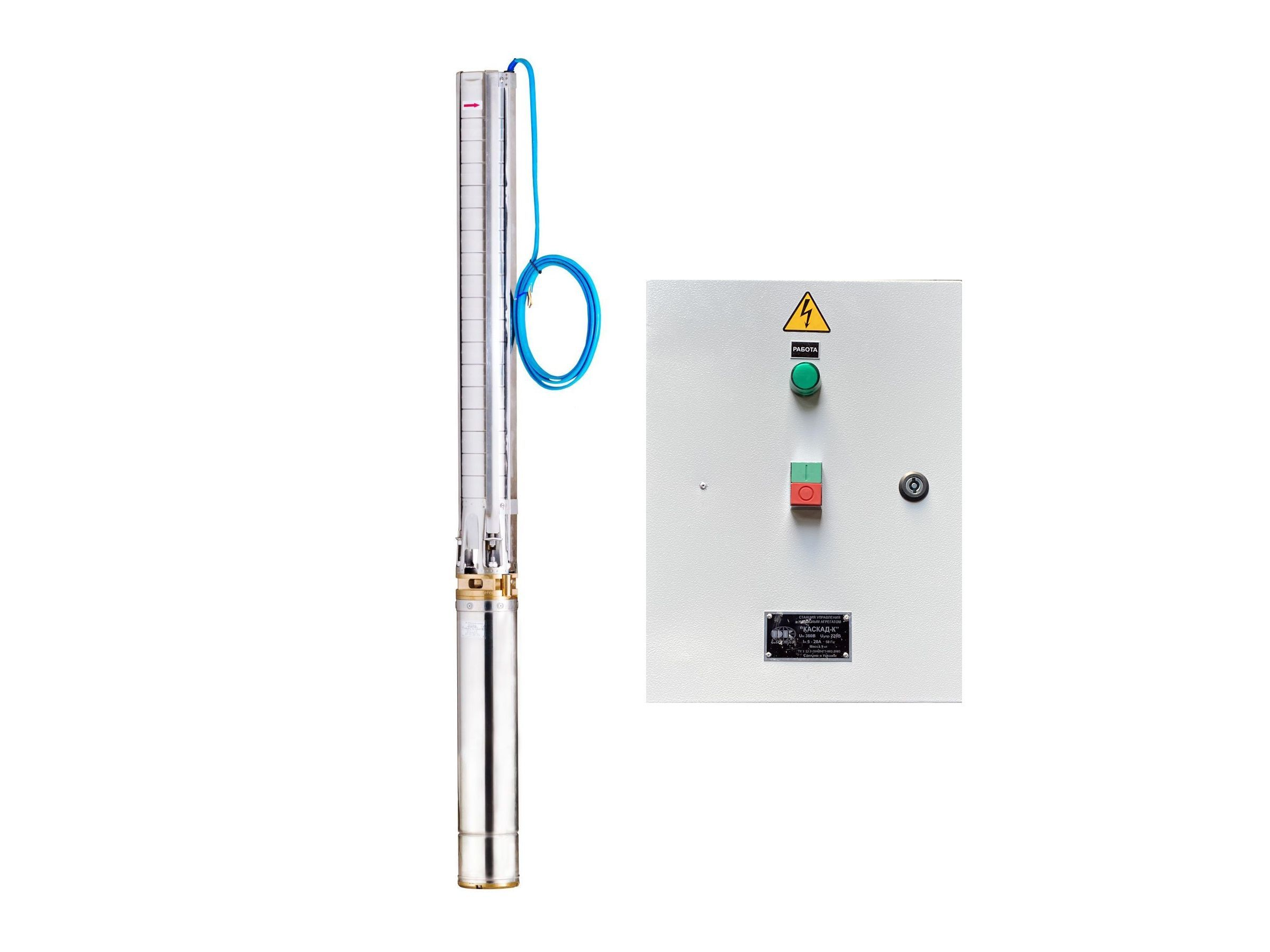

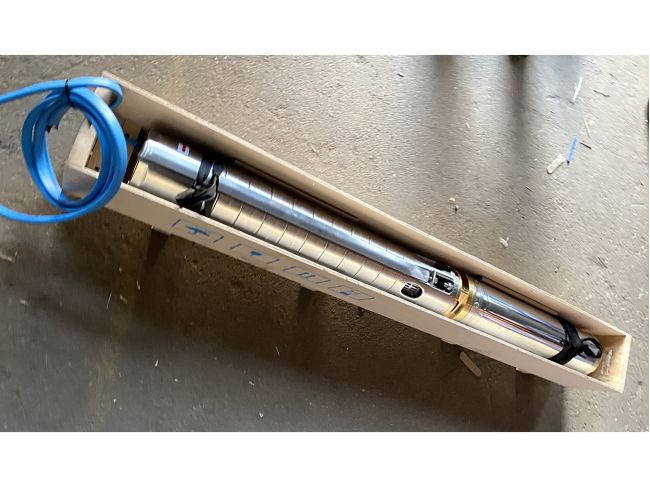

Комплект поставки включає станцію управління "Каскад-К", кабель довжиною 4 м та датчики рівня

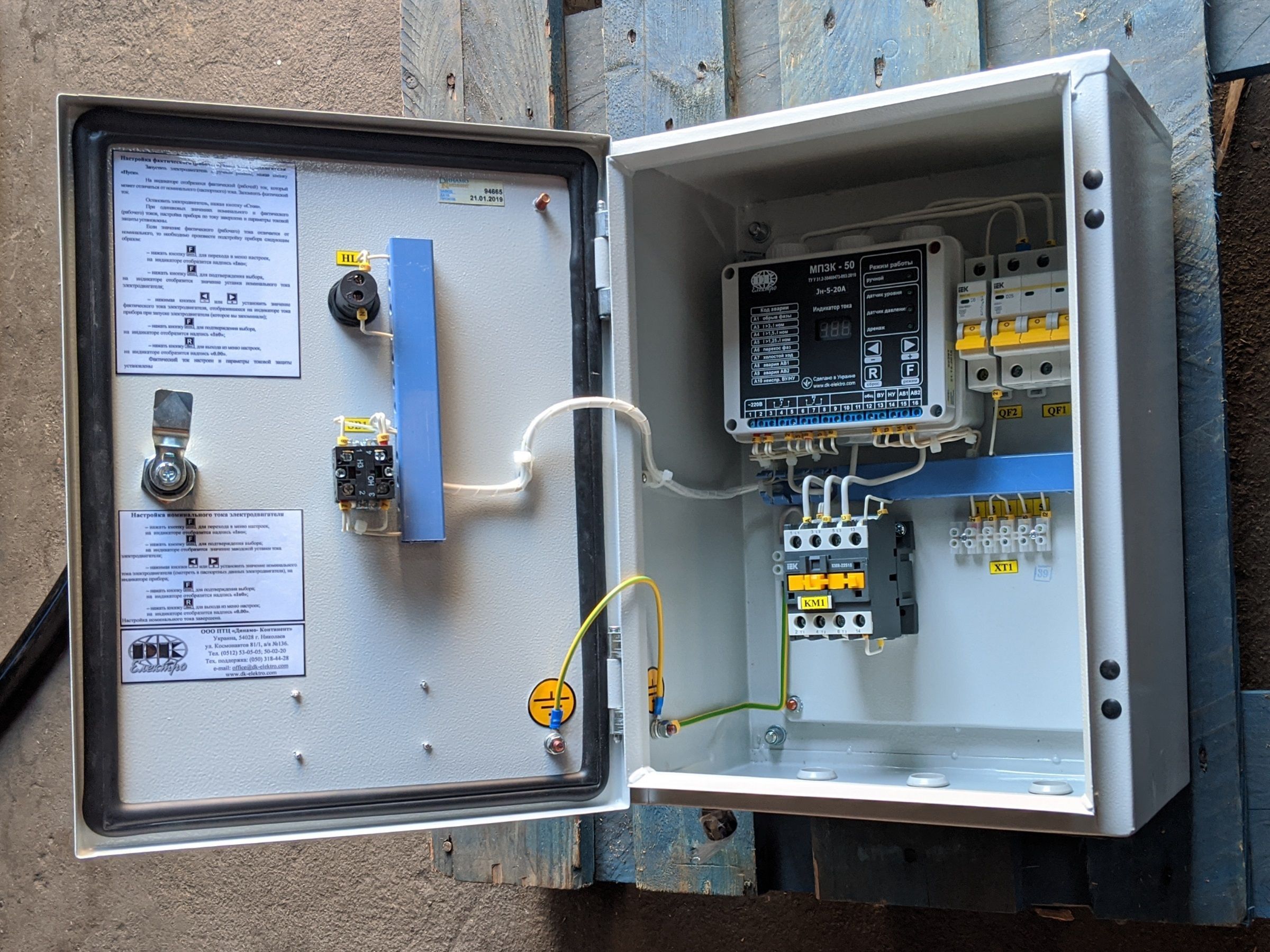

Станція управління "Каскад-К" для автоматичного і ручного управління трифазним двигуном насоса реалізована на основі мікропроцесорного приладу захисту та контролю МПЗК-50. Виготовлена відповідно до вимог ТУ У 33.2-304604473-002-2003. система управління якістю виробництва виробів відповідає ДСТУ ISO 9001 діє до: 2015.Станція "Каскад-К" забезпечує автоматичне захисне відключення електродвигуна при виникненні аварійного та предаварийного режимів роботи:
- перевантаження електродвигуна під час пуску
- перевантаження електродвигуна в процесі роботи
- обрив однієї або двох живлячих фаз
- перекіс струму по фазах
- холостий хід електродвигуна
- сухий хід електродвигуна
Функції станції "Каскад-К "
- перемикання між режимами роботи: водопід'ем або дренаж
- включення/відключення електродвигуна за сигналами датчиків і електроконтактних манометрів
- включення/відключення електродвигуна від кнопки ПУСК/СТОП
- індикація роботи і наявності напруги живлення в мережі
- настройка, контроль і цифрова світлодіодна індикація робочого струму електродвигуна
- аналіз причин виникнення аварій
- контроль і індикація аварійного стану
- автоматичне скидання аварії сухого ходу
Технічні характеристики станції "Каскад-К"
- Номінальна лінійна напруга мережі 380 В
- Напруга ланцюга управління 220 В
- Частота мережі 50 Гц
- Індикатор струму цифровий світлодіодний
- Ступінь захисту станції при зачинених дверях IP 54
- Кліматичне виконання У3
- Номінальний режим роботи тривалий
- Робоче положення вертикальне
- Висота над рівнем моря до 2000 м
- Габаритні розміри 315х450х220 мм
- Маса нетто 9 кг
- Режим нейтралі глухозаземлена або ізольована
