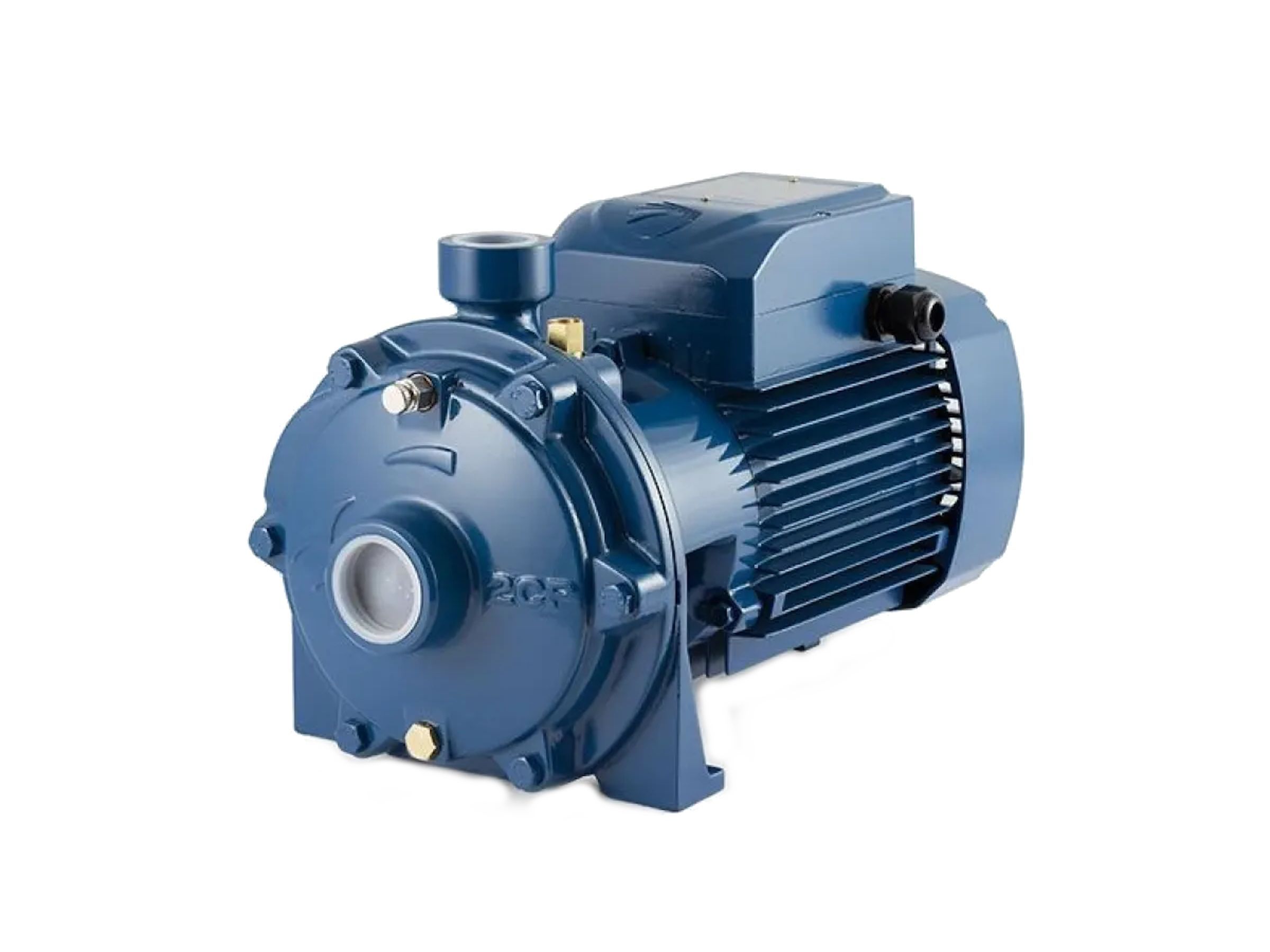

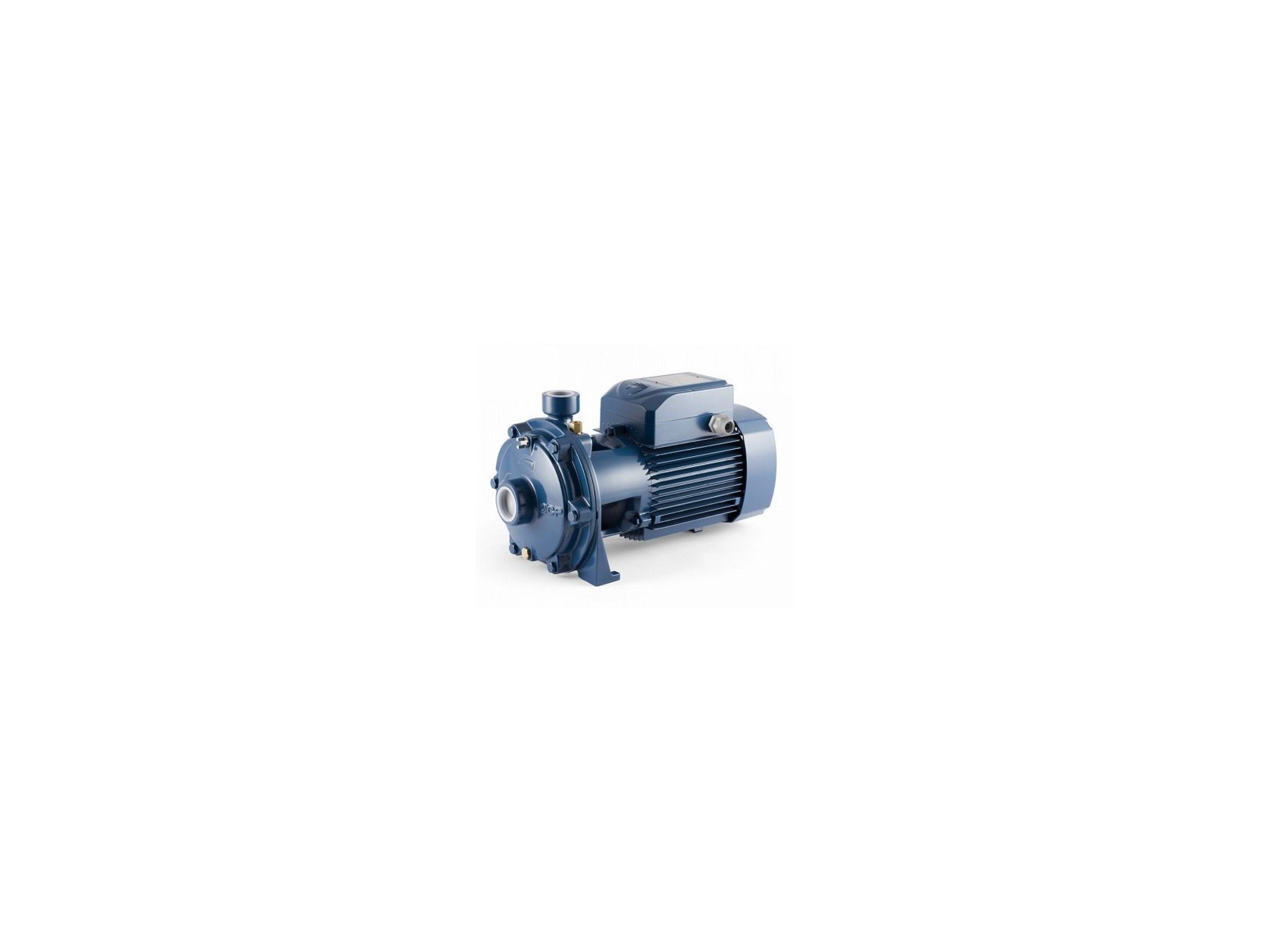

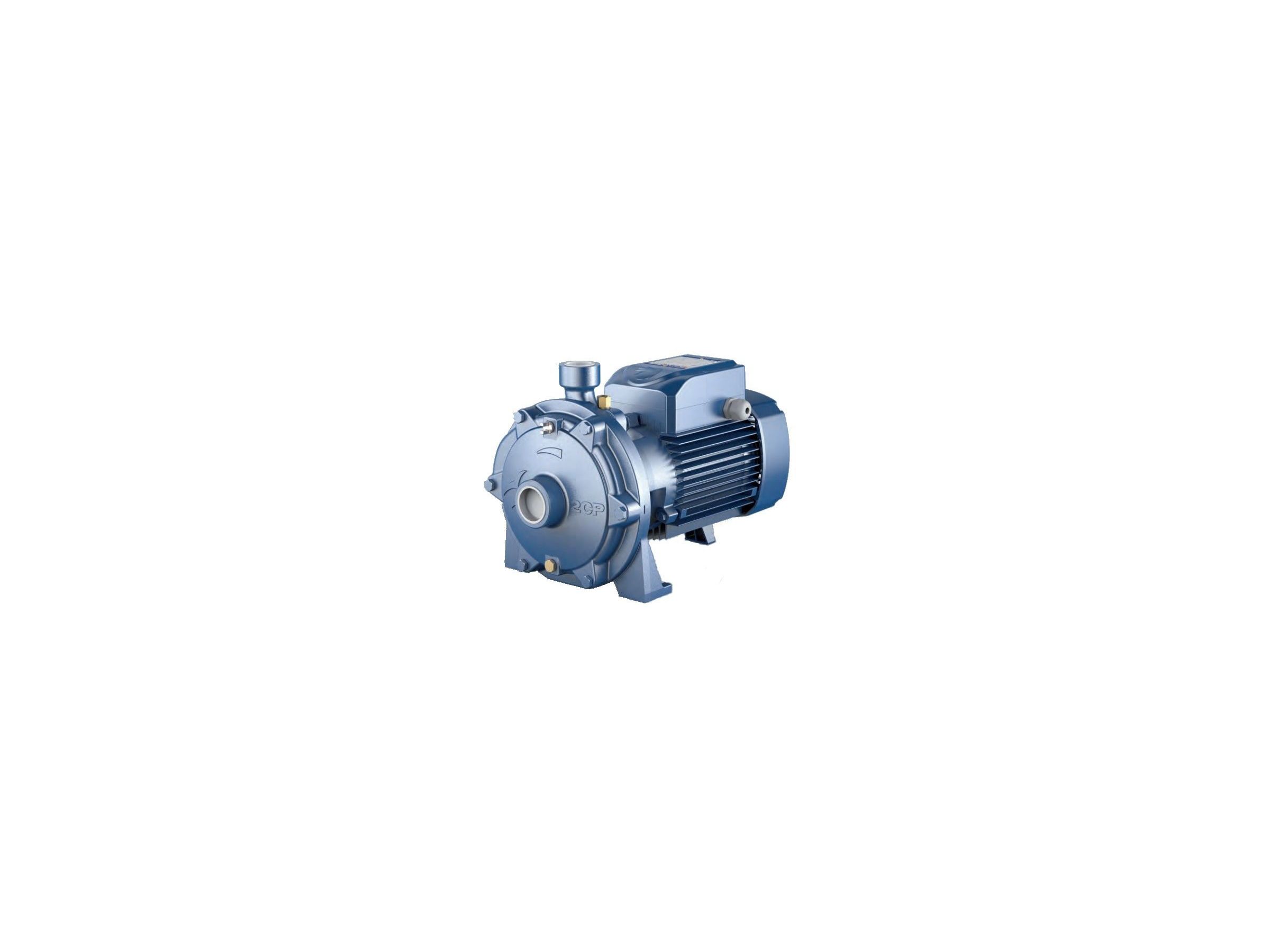

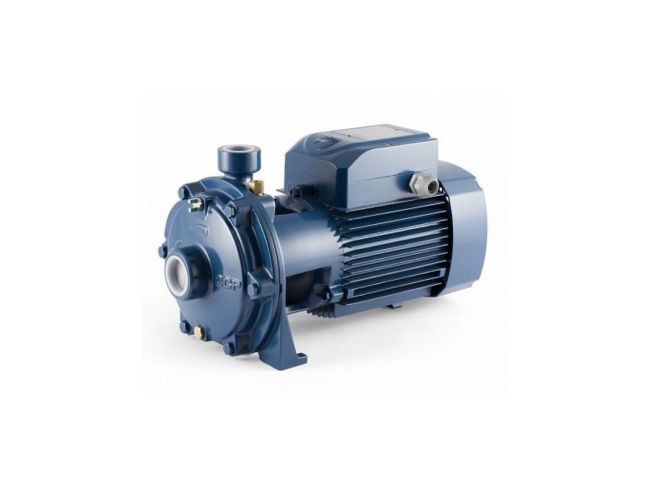

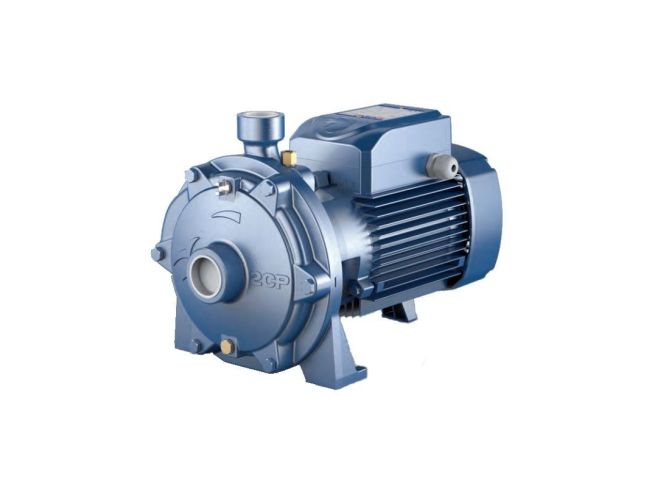

Електронасос Pedrollo 2CP 25/16B - відцентровий насос італійського виробництва з двома робочими колесами. Насоси серії 2CP відрізняє високий рівень ККД.
Відцентрові електронасоси Pedrollo серії 2CP призначені для перекачування чистої води або хімічно неагресивних рідин. Рекомендуються для застосування як в побутовому і комунальному секторах, так і в промисловості, зокрема, для автоматизації подачі води в комплекті з гідроакумуляторами , компенсації тиску в системі водопостачання, використання в протипожежних системах. Насоси Pedrollo 2CP здатні працювати в режимі тривалих перегрузок.Установка насоса повинна проводитися в закритих приміщеннях або в місцях, захищених від несприятливих погодних умов.
Відцентровий насос Pedrollo 2CP 25/16B - це бездоганна якість виконання, офіційна гарантія від виробника, простота обслуговування і експлуатації, надійність, а також доступна ціна оригінального устаткування.
Технічні характеристики | УМОВИ ЕКСПЛУАТАЦІЇ | РОБОЧІ ХАРАКТЕРИСТИКИ ТА ТЕХНІЧНІ ДАНІ | КОНСТРУКЦІЯ | Габарити І ВЕС | споживає струм
Технічні характеристики:
УМОВИ ЕКСПЛУАТАЦІЇ:
- Макс. глибина всмоктування: 7 м.
- Мін. температура рідини: -10 про С
- Макс. температура рідини: +90 про С
- Режим роботи - S1 (безперервний).
РОБОЧІ ХАРАКТЕРИСТИКИ ТА ТЕХНІЧНІ ДАНІ
50 Гц n = 2900 об/хв HS = 0 м
| ТИП | ПОТУЖНІСТЬ (P2) | Q | м³/год | 0 | 1,2 | 1,8 | 2,4 | 3,0 | 3 , 6 | 4,2 | 4,8 | 5,4 | 6,0 | 6 , 6 | 7,2 | 8,4 | 9,6 | ||
| Однофазний | Трифазний | кВт | л.с. | ▲ | л/хв | 0 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 140 | 160 |
| 2CPm 25/16C | 2CP 25/16C | 1,1 | 1,5 </td > | IE2 | H метри | 47 | 46 </td > | 45 | 44 | 42 | 40 | 38 | 35 | 33 | 30 | 27 | 24 | ||
| 2CPm 25/16B | 2CP 25/16B | 1,5 | 2 | IE3 | 58 | 56 | 55 | 54 | 53 | 51 | 49 | 47 | 45 | 43 | 40 | 37 | 30 | ||
| - | 2CP 25/16A | 2,2 | 3 | IE3 | 68 | 67 | 64,5 | 63 | 62 | 60 | 58 </td > | 56 | 54 | 51 | 48 | 41 | 32 |
Q - Продуктивність H - Загальний манометрический натиск HS - Висота всмоктування
Допустиме відхилення характеристик насосів відповідає класу 3B згідно EN ISO 9906.
▲ Клас ефективності трифазного двигуна (IEC 60034-30)
КОНСТРУКЦІЯ:
Порівняння конструктивних характеристик електронасосів Pedrollo серії 2CP
| ПОЗ . | КОМПОНЕНТ | КОНСТРУКТИВНІ ХАРАКТЕРИСТИКИ | |||||
| 1 | Корпус всмоктуючий | Чавун, що всмоктує патрубок з різьбою згідно ISO 228/1 | |||||
| 2 | Корпус напірний | Чавун, напірний патрубок з різьбою згідно ISO 228/1 | |||||
| 3 | Робочі колеса | Латунь | |||||
| 4 | Вал двигуна | Нержавіюча сталь EN 10088-3 - 1.4104 | |||||
| 5 | Механічне ущільнення | Електронасос (тип) | Ущільнення (тип) | Вал (діаметр) | Нерухоме кільце | Обертове кільце | Еластомер |
| 2CP 25/14 | FN-18 | Ø 18 мм | Графіт | Кераміка | NBR | ||
| 2CP 25/16 | FN-18 | Ø 18 мм | Графіт | Кераміка | NBR | ||
| 2CP 32/200 | FN-20 | Ø 20 мм </span > | Графіт | Кераміка | NBR | ||
| 2CP 32/210 | FN-24 | Ø 24 мм | графіт | Кераміка | NBR </td > | ||
| 2CP 40/180 | |||||||
| 2CP 40/200 | FN-32 NU | Ø 32 мм </td > | Графіт | Кераміка | NBR | ||
| 6 | Підшипники | Електронасос | Тип | ||||
| 2CP 25/14 | 6204 ZZ - C3/6204 ZZ - C3 | ||||||
| 2CP 25/16 | 6204 ZZ - C3/6204 ZZ - C3 | ||||||
| 2CP 32/200 | 6206 ZZ - C3/6206 ZZ - C3 | ||||||
| 2CP 32/210 | 6306 ZZ - C3/6206 ZZ - C3 | ||||||
| 2CP 40/180 | |||||||
| 2CP 40/200 | 6308 ZZ - C3/6308 ZZ - C3 | ||||||
| 7 | Електродвигун | 2CPm: | однофазний 230 В - 50 Гц з тепловим захистом, нд трійнят в обмотку. | ||||
| 2CP: | 230/400 В - 50 Гц до 4 кВт | ||||||
| 400/690 В - 50 Гц від 5,5 до 11 кВт | |||||||
| Електронасоси з трифазним двигуном мають високу ефективність класу IE2 до P2 = 1,1 кВт і IE3 від P2 = 1,5 кВт (IEC 60034-30) | |||||||
| - Ізоляція: клас F | |||||||
| - Ступінь захисту: IP X4 | |||||||
 |
- Матеріал корпусу: чавун
- Робоче колесо: нержавіюча сталь
- Двигун: трифазний 220/380В, 50Гц.
- Вага : 38 кг
- Довжина, висота, ширина : 460 мм * 300 мм * 270 мм
Габарити І ВЕС:
Струм
| ТИП | НАПРУГУ | |||||
| Трифазний | 230 B | 400 B | 690 B | 240 B | 415 B | 720 B |
| 2CP 25/14B | 5,4 A | 3,1 A | 1,8 A | 5, 2 A | 3,0 A | 1,7 A |
| 2CP 25/14A | 6 , 9 A | 4,0 A | 2,3 A | 6,6 A | 3,8 A </td > | 2,2 A |
| 2CP 25/16C | 5,4 A | 3,1 A | 1,8 A | 5,2 A | 3,0 A | 1,7 A |
| 2CP 25/16B | 6,9 A | 4,0 A | 2,3 A </td > | 6,6 A | 3,8 A | 2,2 A |
| 2CP 25/16A | 9,2 A | 5,3 A | 3,1 A | 8,8 A | 5 , 1 A | 2,9 A |
| 2CP 32/200C | 12,8 A | 7,4 A | 4,3 A | 12, 3 A | 7,1 A | 4,1 A |
| 2CP 32/200B | 18,2 A | 10,5 A | 6,1 A | 17,7 A | 10,2 A | 5,9 A |
| 2CP 32/210B | 21,7 A | 12,5 A | 7,2 A | 19,9 A | 11,5 A | 6,7 A |
| 2CP 32/210A | 27,7 A | 16,0 A | 9,2 A | 26,0 A | 15,0 A | 8,7 A |
| 2CP 40/180C | 17,0 A </t d> | 9,8 A | 5,7 A | 16,5 A | 9,5 A | 5 , 5 A |
| 2CP 40/180B | 21,3 A | 12,3 A | 7,1 A | 20,8 A | 12,0 A | 6,9 A |
| 2CP 40/180A | 26,7 A | 15,4 A | 8,9 A | 26,0 A | 15,0 A | 8,7 A |
| 2CP 40/200B | - </td > | 17,5 A | 10,1 A | - | 17,45 A | 10,0 A |
| 2CP 40/200A | - | 20,0 A | 11,6 A </td > | - | 19,9 A | 11,5 A |
