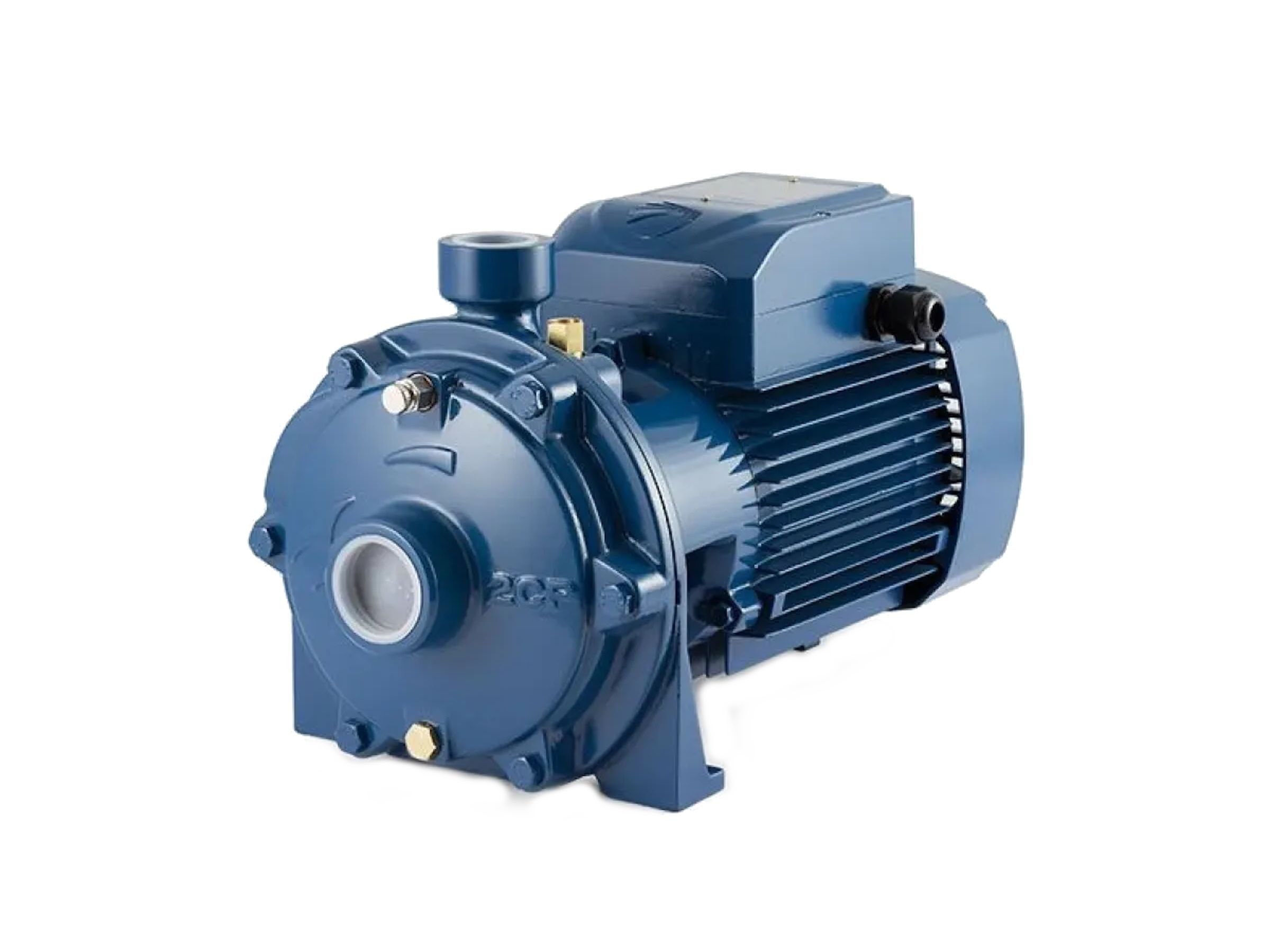

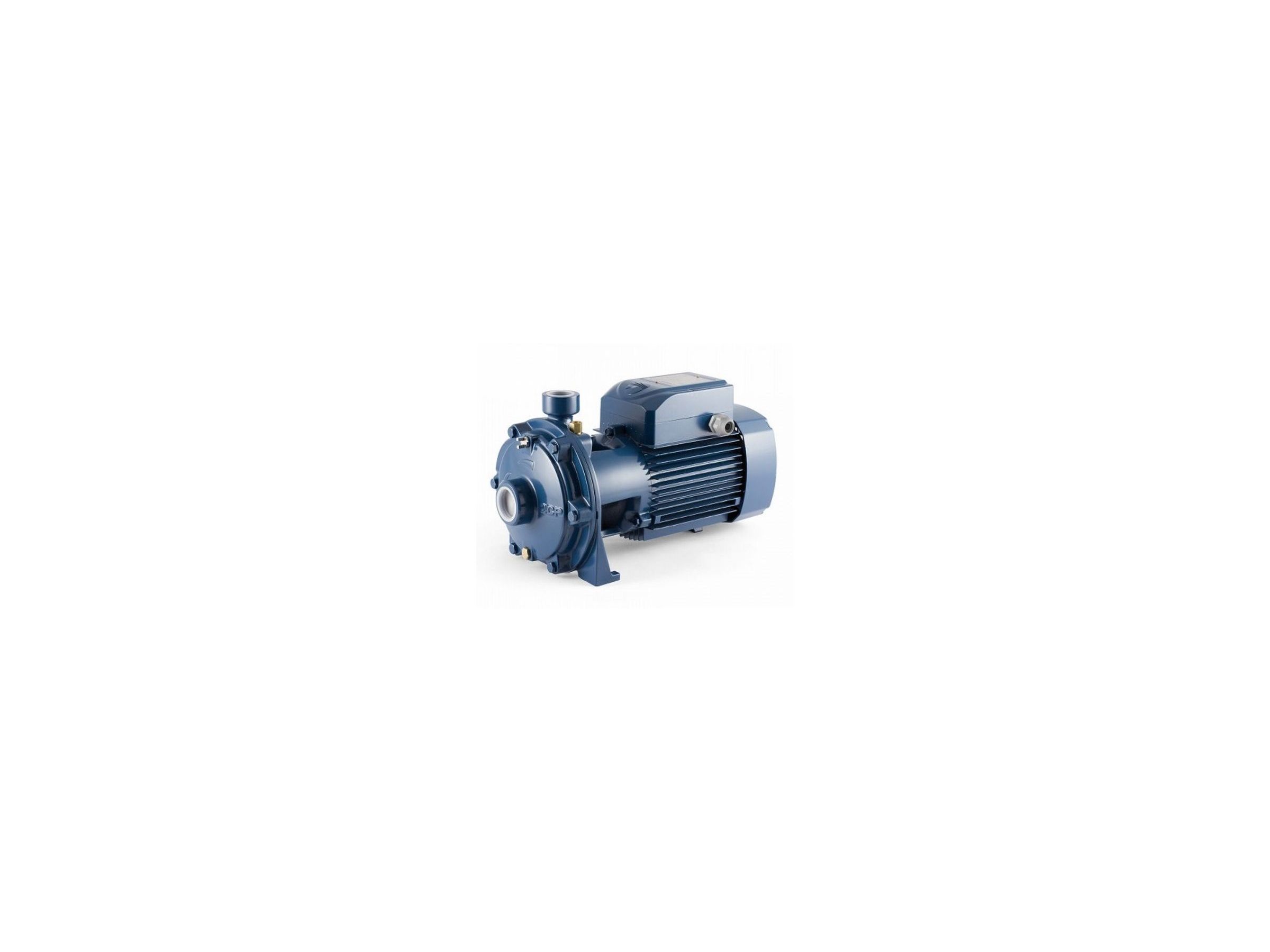

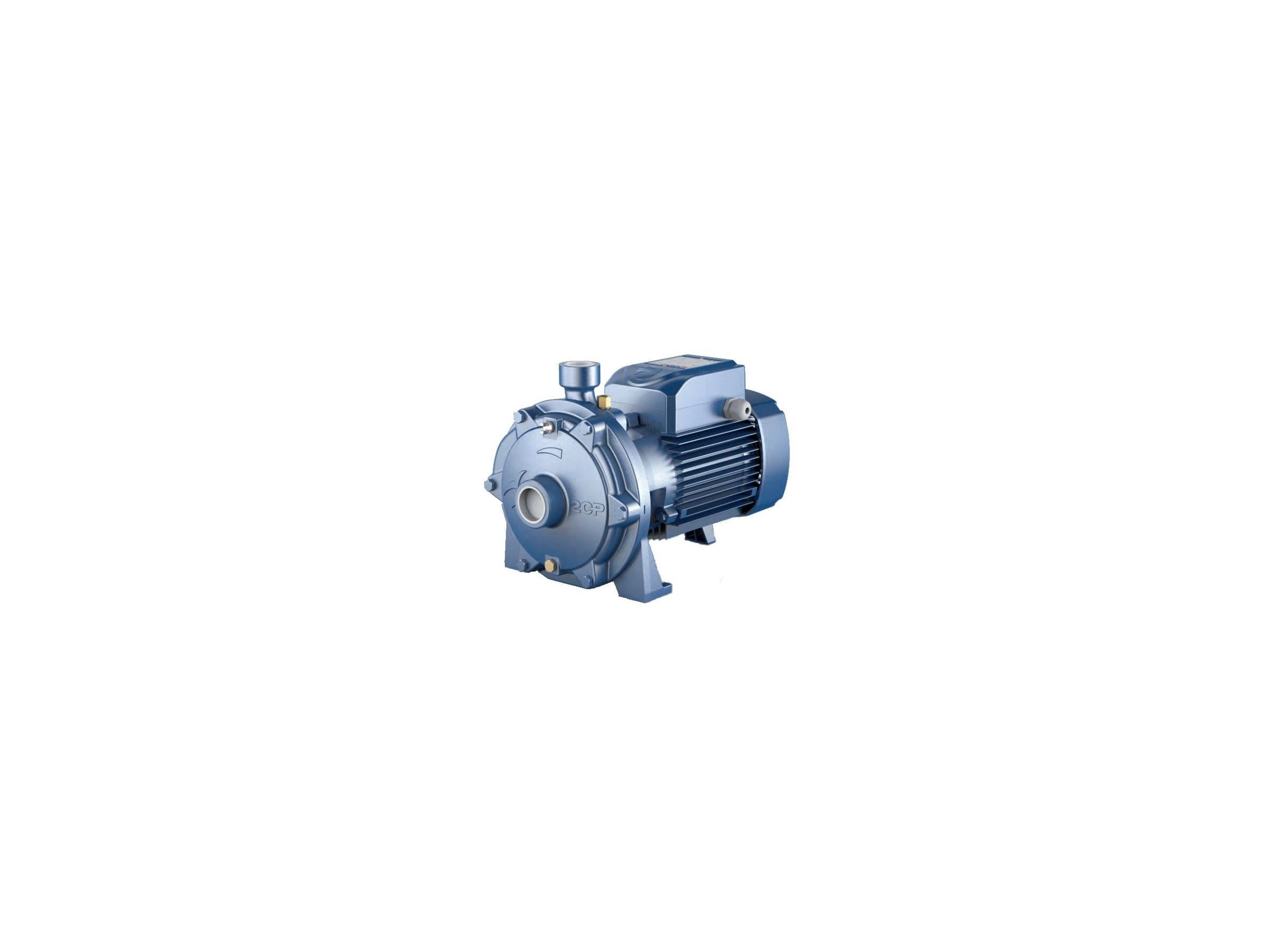

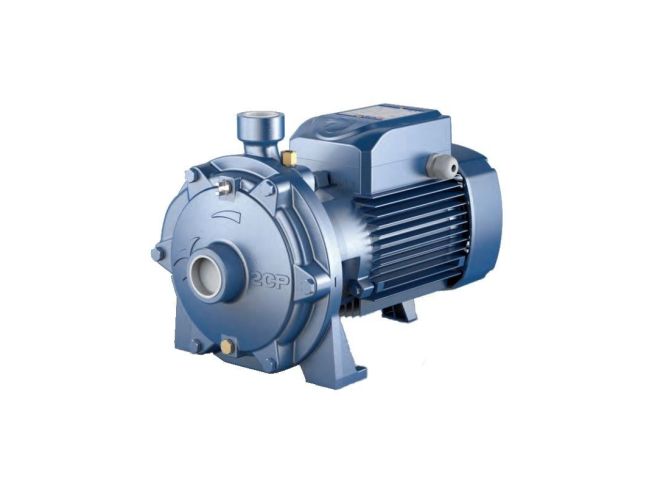

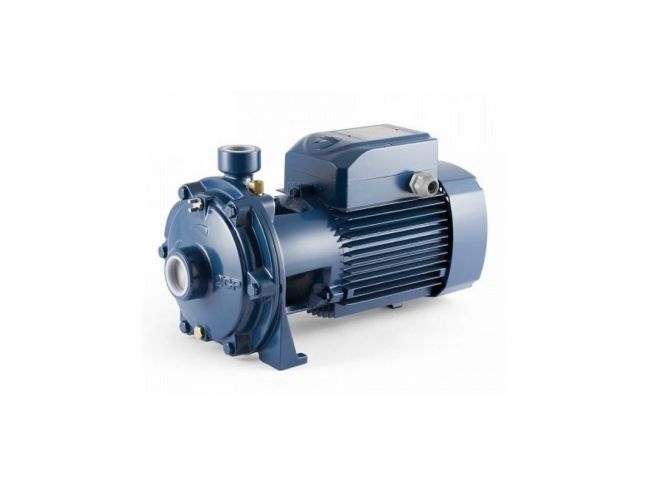

Електронасос Pedrollo 2CP 32/210B - відцентровий насос італійського виробництва з двома робочими колесами з латуні. Насоси серії 2CP відрізняє високий рівень ККД.
Відцентрові електронасоси Pedrollo серії 2CP призначені для перекачування чистої води або хімічно неагресивних рідин. Рекомендуються для застосування як в побутовому і комунальному секторах, так і в промисловості, зокрема, для автоматизації подачі води в комплекті з гідроакумуляторами , компенсації тиску в системі водопостачання, використання в протипожежних системах. Насоси Pedrollo 2CP 32/210B здатні працювати в режимі тривалих перегрузок. Установка насоса повинна проводитися в закритих приміщеннях або в місцях, захищених від несприятливих погодних умов.
Відцентровий насос Pedrollo 2CP 32/210B - це бездоганна якість виконання, офіційна гарантія від виробника, простота обслуговування і експлуатації, надійність, а також доступна ціна оригінального обладнання.
Застосування Pedrollo 2CP 32/210В:
- Водопостачання
- Напорні системи
- Побутові потреби
- Протипожежні установки
- Промисловість
- Для підвищення тиску в системі
Технічні характеристики Pedrollo 2CP 32/210В:
- Максимальний тиск всередині корпуса насоса 10 бар (PN10)
- Манометрична висота всмоктування до 7 м
- Температура рідини від -10 °C до +90 °C
- Навколишня температура від -10 °C до +40 °C
- Потужність: 5,5 кВт.
- Продуктивність: 15 м 3 /год
- Максимальний напір: 94м
- Електронасоси оснащені високоефективними двигунами (IEC 60034-30-1) клас IE3
- Напруга: 400В - 12,5А 690В - 7,2А
- Клас захисту: IPX4
- Тривалий режим роботи електродвигуна (S1)
Конструкція Pedrollo 2CP 32/210В:
- Корпус насоса: чавун
- Контрфланці: 2" x 1 1/4" - купуються окремо
- Робочі колеса: латунь
- Ведучий вал: нержавіюча сталь
- Механічне ущільнення FN-24 Ø 24 мм Графіт Кераміка NBR
- Двигун: двофазний 400/690 В - 50 Гц
- Вага: 54,9 кг
- Довжина, висота, ширина: 541*334*292мм

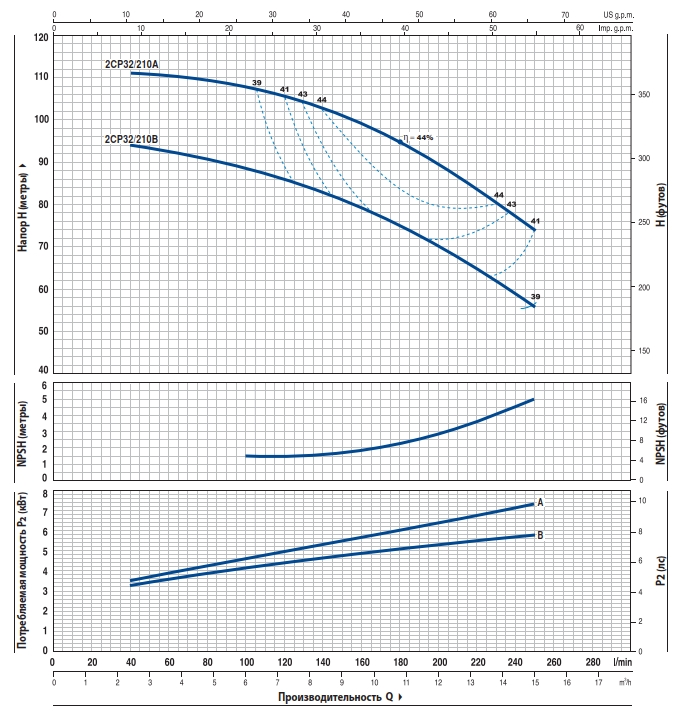

РОБОЧІ ХАРАКТЕРИСТИКИ ТА ТЕХНІЧНІ ДАНІ
50 Гц n = 2900 об/хв HS = 0 м
| ТИП | ПОТУЖНІСТЬ (P2) | Q | м³/год | 0 | 2,4 | 3,0 | 3,6 | 4,2 | 4 , 8 | 5,4 | 6,0 | 6,6 | 7,5 | 8 , 4 | 9,6 | 10,8 | 12,0 | 15,0 |
| Трифазний | кВт | к.с. | ▲ | л/хв | 0 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 125 | 140 | 160 | 180 | 200 | 250 |
| 2CP 32/210B | 5,5 | 7,5 | IE3 | H метри | 94 | 94 | 93,5 | 93 | 92 | 91 | 90 | 89 | 87 | 85 | 83 | 79 | 75 | 70 | 56 |
| 2CP 32/210A | 7,5 | 10 | 112 | 111 | 110,8 | 110,5 | 110,3 | 110 | 109 | 108 | 107 | 105 | 102 | 99 | 94 | 89 | 74 |
Q - Продуктивність H - Загальний манометрический натиск HS - Висота всмоктування
Допустиме відхилення характеристик насосів відповідає класу 3B згідно EN ISO 9906.
▲ Клас ефективності трифазного двигуна ( IEC 60034-30)
КОНСТРУКЦІЯ:
Порівняння конструктивних характеристик електронасосів Pedrollo серії 2CP
400/690 В - 50 Гц від 5,5 до 11 кВт | ПОЗ . | КОМПОНЕНТ | КОНСТРУКТИВНІ ХАРАКТЕРИСТИКИ |
| 1 | Корпус всмоктуючий | Чавун, що всмоктує патрубок з різьбою згідно ISO 228/1 |
| 2 | Корпус напірний | Чавун, напірний патрубок з різьбою згідно ISO 228/1 |
| 3 | Робочі колеса | Латунь |
| 4 | Вал двигуна | Нержавіюча сталь EN 10088-3 - 1.4104 |
| 5 | Механічне
ущільнення | Електронасос (тип) | Ущільнення (тип) | Вал (діаметр) | Нерухоме кільце | Обертове кільце | Еластомер |
| 2CP 25/14 | FN-18 | Ø 18 мм | Графіт | Кераміка | NBR |
| 2CP 25/16 |
| 2CP 32/200 | FN-20 | Ø 20 мм | Графіт | Кераміка | NBR |
| 2CP 32/210 | FN-24 | Ø 24 мм | Графіт | Кераміка </td > | NBR |
| 2CP 40/180 | FN-24 | Ø 24 мм | Графіт | Кераміка | NBR |
| 2CP 40/200 | FN-32 NU | Ø 32 мм | Графіт | Кераміка | NBR |
| 6 | Підшипники | Електронасос | Тип |
| 2CP 25/14 | 6204 ZZ - C3/6204 ZZ - C3 |
| 2CP 25/16 |
| 2CP 32/200 | 6206 ZZ - C3/6206 ZZ - C3 |
| 2CP 32/210 | 6306 ZZ - C3/6206 ZZ - C3 |
| 2CP 40/180 | 6306 ZZ - C3/6206 ZZ - C3 |
| 2CP 40/200 | 6308 ZZ - C3/6308 ZZ - C3 |
| 7 | Електродвигун
</strong > | 2CPm: | однофазний 230 в - 50 Гц з тепловим захистом, вбудованою в обмотку. |
| 2CP: | 230/400 В - 50 Гц до 4 кВт |
|
| Електронасоси з трифазним двигуном мають високу ефективність класу IE2 до P2 = 1,1 кВт і IE3 від P2 = 1,5 кВт (IEC 60034-30) |
| - Ізоляція: клас F |
| - Ступінь захисту: IP X4 |
 |
<! - ul>
- Матеріал корпусу: чавун
- Робоче колесо: нержавіюча сталь
- Двигун: трифазний 220/380В, 50Гц.
- Вага : 38 кг
- Довжина, висота, ширина : 460 мм * 300 мм * 270 мм
</ul ->
Габарити І ВЕС:
 |
| ТИП | патрубки | РОЗМІРИ, мм | кг |
| Однофазний </td > | Трифазний | DN1 | DN2 | a | f | h | h1 | h2 | n | n1 | w | s | 1 ~ | 3 ~ |
| 2CPm 25/14B | 2CP 25/14B | 1¼ " | 1" | 82 | 404 | 223 | 93 | 130 | 200 | 162 | 17 | 10 | 19,3 | 18,8 |
| 2CPm 25/14A | 2CP 25/14A | 261 </td > | 110 | 151 | 225 | 185 | 26 | 11 | 24,6 | 23,5 |
| 2CPm 25/16С | 2CP 25/16С | 223 | 93 | 130 | 200 | 162 | 17 | 10 | 19,3 | 18,6 |
| 2CPm 25/16B | 2CP 25/16B | 261 | 110 | 151 | 225 | 185 | 26 </td > | 11 | 24,4 | 23,3 |
| - | 2CP 25/16A | - | 24,6 |
| - | 2CP 32/200C | 1½ " | 1¼ " | 95 | 464 | 304 | 132 | 172 | 266 | 206 | 19 | 14 | - | 38,0 |
| - | 2CP 32/200B | 1½" | 1¼ " | 95 | 464 | 304 | 132 </td > | 172 | 266 | 206 | 19 | 14 | - | 43,0 |
| - | 2CP 32/210B | 2" | 1¼ " | 108 | 542 | 334 | 139 | 195 </td | 292 | 232 | 21 | 14 | - | 54,0 |
| - | 2CP 32/210A | 2 " | 1¼" | 108 | 542 | 334 | 139 | 195 | 292 | 232 | 21 | 14 | - | 61.0 |
| - | 2CP 40/180C | 1½ " | 496 | - | 49,0 |
| - | 2CP 40/180B | 542 | - | 54,0 |
| - | 2CP 40/180A | - | 60,0 |
| - | 2CP 40/200B | 110 | 566 | 355 | 160 | 298 | - | 90,0 |
| - | 2CP 40/200A | - | 91,0 |
Струм
| ТИП | НАПРУГУ |
| Трифазний | 230 B | 400 B | 690 B | 240 B | 415 B | 720 B |
| 2CP 25/14B | 5,4 A | 3,1 A | 1,8 A | 5, 2 A | 3,0 A | 1,7 A |
| 2CP 25/14A | 6 , 9 A | 4,0 A | 2,3 A | 6,6 A | 3,8 A </td > | 2,2 A |
| 2CP 25/16C | 5,4 A | 3,1 A | 1,8 A | 5,2 A | 3,0 A | 1,7 A |
| 2CP 25/16B | 6,9 A | 4,0 A | 2,3 A | 6,6 A | 3,8 A </td > | 2,2 A |
| 2CP 25/16A | 9,2 A | 5,3 A | 3,1 A | 8,8 A | 5,1 A | 2,9 A |
| 2CP 32/200C | 12,8 A | 7,4 A | 4,3 A | 12,3 A | 7,1 A | 4,1 A |
| 2CP 32/200B | 18,2 A | 10,5 A | & gt 6,1 A | 17,7 A | 10,2 A | 5,9 A |
| 2CP 32/210B | 21,7 A | 12,5 A | 7,2 A </td > | 19,9 A | 11,5 A | 6,7 A |
| 2CP 32/210A | 27,7 A | 16,0 A | 9,2 A | 26,0 A | 15 , 0 A | 8,7 A |
| 2CP 40/180C | 17,0 A | 9,8 A | 5,7 A | 16,5 A | 9,5 A | 5,5 A |
| 2CP 40/180B | 21,3 A | 12,3 A | 7,1 A | 20,8 A | 12,0 A | 6,9 A |
| 2CP 40/180A | 26,7 A | 15,4 A | 8,9 A | 26,0 A | 15,0 A | 8,7 A |
| 2CP 40/200B | - | 17 , 5 A | 10,1 A | - | 17,45 A | 10,0 A |
| 2CP 40/200A | - | 20,0 A | 11,6 A | - | 19,9 A | 11,5 A |
