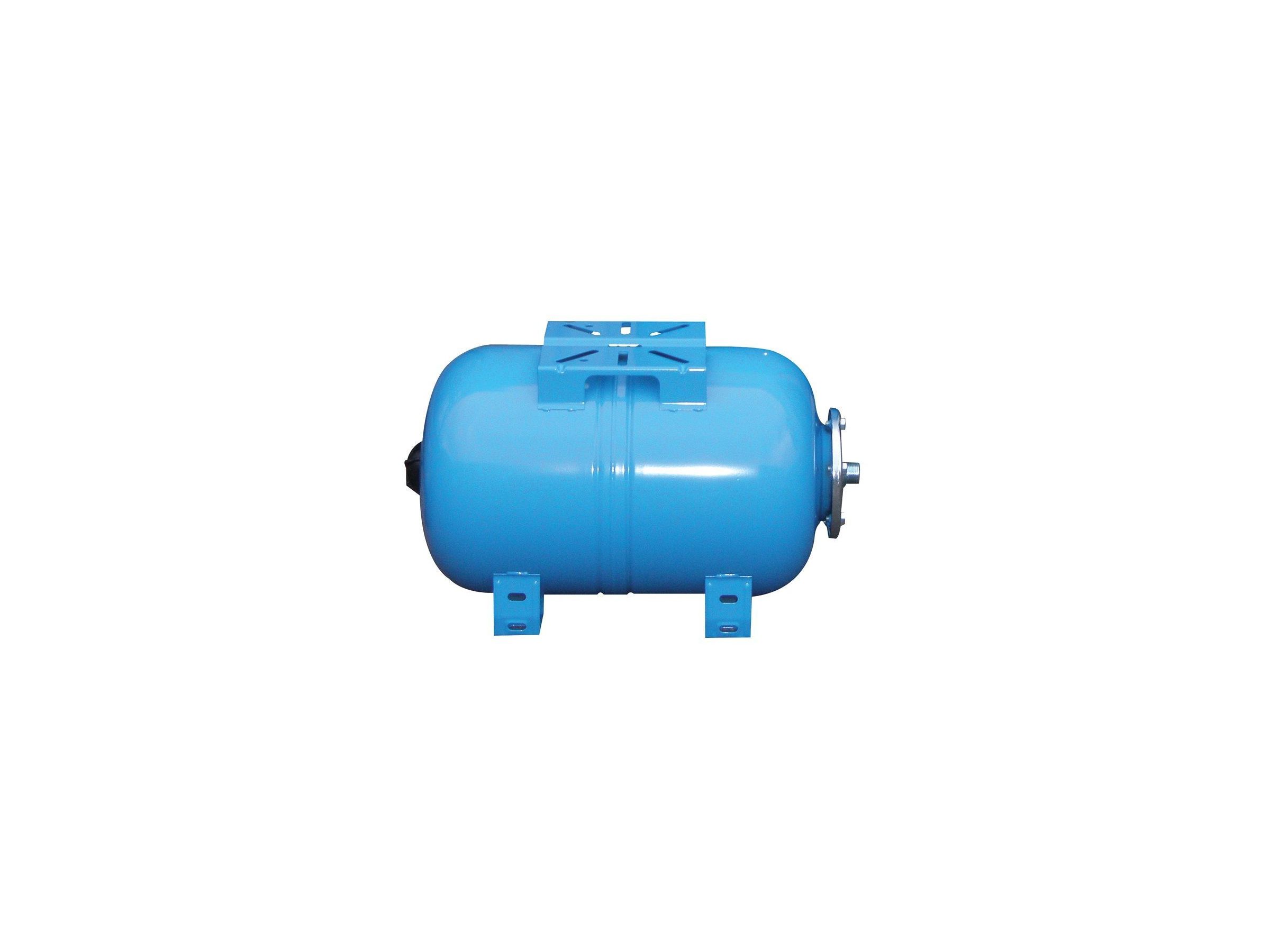

Гидроаккумулятор AquaSystem на 50 литров используется для запаса и хранения питьевой воды и поддержания необходимого напора, а также защищает систему от гидроударов, которые возникают вследствии резкого выключения или включения насоса, либо быстрого закрытия крана. Гидроудар может быть причиной прорыва трубопроводов и уменьшает время службы сантехнической арматуры. Особое значение для хранения питьевой воды имеет материал мембраны, из которого она изготовлена. В конструкции гидроаккумулятора на 50 литров используется эластичная пищевая резина. Гидробак Аквасистем VAO 50 предназначен для установки на пол в горизонтальном положении.
Гидроаккумулятор 50 литров. Конструкция модели:
Металлическая емкость 1, внутри которой вставлена резиновая мембрана в виде груши 2 из пищевой резины. Фартук мембраны закреплен между фланцами 3 с помощью болтов 4. В верхней части бака имеется тяга с патрубком 5, закрепленная гайкой 6. Патрубок служит для установки предохранительного клапана и воздухоотводчика. Нужно учитывать, что вода занимает не весь объем бака, а всего лишь его часть. Остальной объем занимает воздух под давлением. Давление воздушной подушки может регулироваться с помощью ниппеля 7, закрытого пластиковой крышкой 8.
Работа насоса заключается в подаче воды под давлением в трубы и, естественно, в грушу гидроаккумулятора. Мембрана - груша расширяется, при этом воздух, окружающий мембрану, начинает сжиматься. Наполнение бака водой происходит пока давление воды не уравняется давлением воздуха. Если водопотребления нет, давление в системе выравнивается с давлением отключения реле. Насос выключается. При открытии крана вода, вытесняемая давлением воздуха, поступает в первую очередь из гидроаккумулятора и только когда давление в системе упадет ниже установочного, реле давления включает в работу насос.

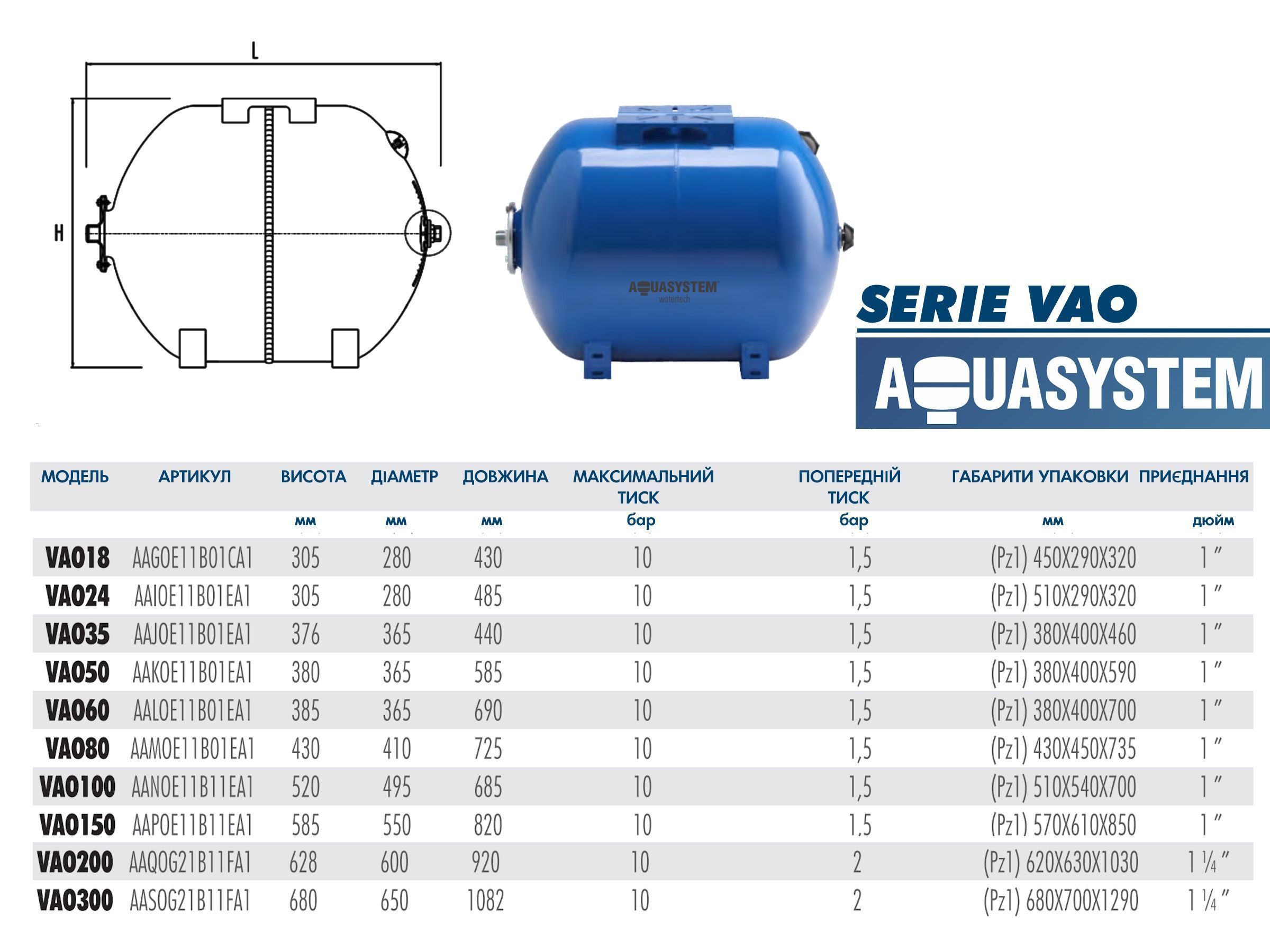

Технические характеристики
- Объем - 50 литров
- Номинальное давление воздуха (0,15 ... 0,2)МПа
- Диапазон температуры воды (+1 ... +95)°С
- Рабочая среда - вода
- Материал бака гидроаккумулятора - черная сталь
- Окраска бака - порошковая
- Фланец из оцинкованной стали
- Материал мембраны - EPDM резина
- Масса - 8,5 кг<
