для Aquasystem VAV, VAO 35/50, VR, VRV 50-80, t° раб: -10° С... + 110° С, P = 8 бар

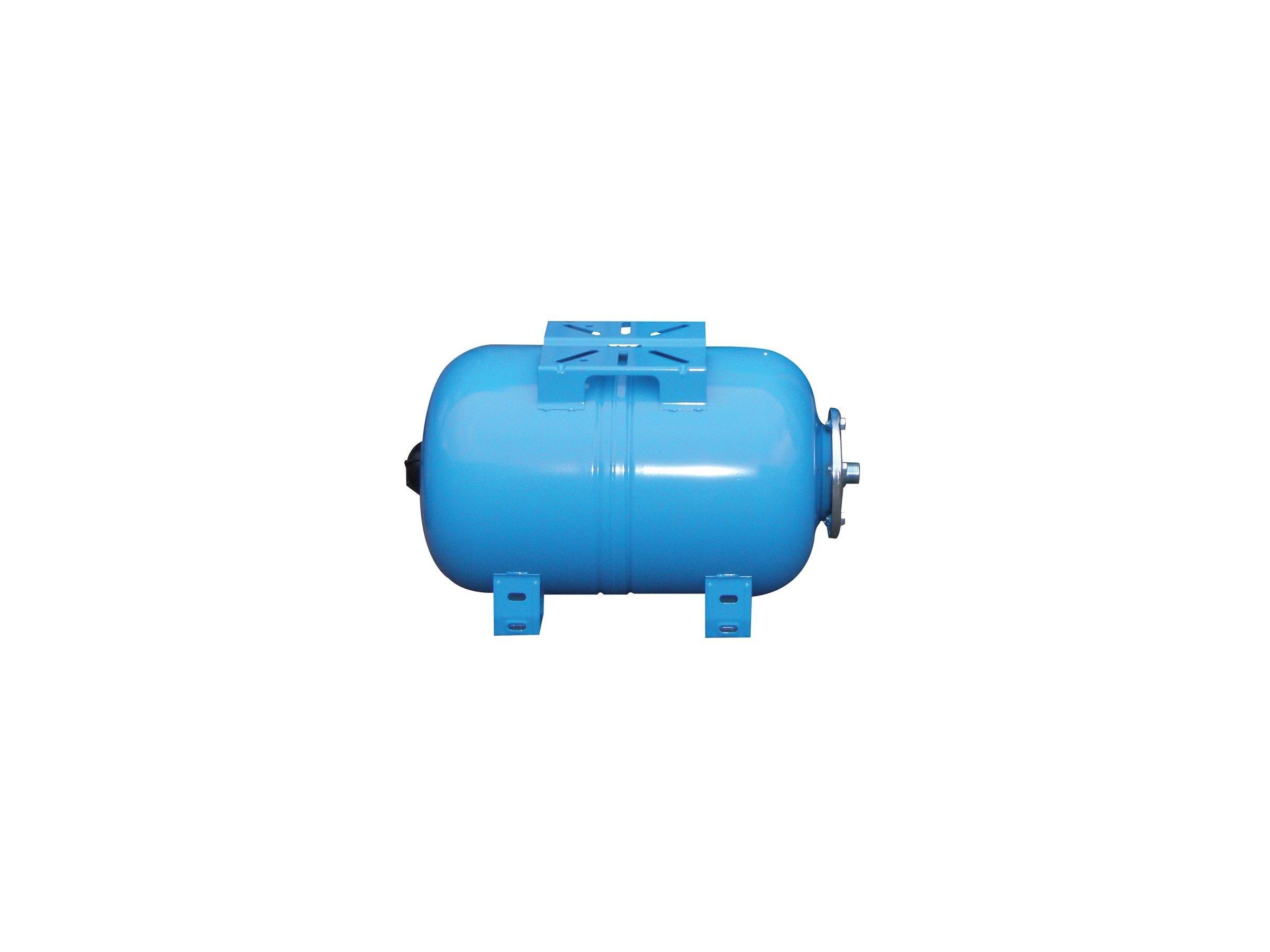

Гідроакумулятор AquaSystem на 50 літрів використовується для запасу і зберігання питної води і підтримки необхідного напору, а також захищає систему від гідроударів, які виникають внаслідок різкого вимикання або вмикання насоса, або швидкого закриття крана. Гідроудар може бути причиною прориву трубопроводів і зменшує час служби сантехнічної арматури. Особливе значення для зберігання питної води має матеріал мембрани, з якого вона виготовлена. У конструкції гідроакумулятора на 50 літрів використовується еластична харчова гума. Гідробак Аквасистем VAO 50 призначений для установки на підлогу в горизонтальному положенні.
Гідроакумулятор 50 літрів. Конструкція моделі:
Металева ємність 1, всередині якої вставлена гумова мембрана у вигляді груші 2 з харчової гуми. Фартух мембрани закріплений між фланцями 3 за допомогою болтів 4. У верхній частині бака є тяга з патрубком 5, закріплена гайкою 6. Патрубок служить для установки запобіжного клапана і повітрявідводчика. Потрібно враховувати, що вода займає не весь обсяг бака, а лише його частину. Решту обсягу займає повітря під тиском. Тиск повітряної подушки може регулюватися за допомогою ніпеля 7, закритого пластиковою кришкою 8 .
Робота насоса полягає в подачі води під тиском в труби і, звісно, в грушу гідроакумулятора. Мембрана-груша розширюється, при цьому повітря, що оточує мембрану, починає стискатися. Наповнення бака водою відбувається поки тиск води не зрівняється тиском повітря. Якщо водоспоживання немає, тиск в системі вирівнюється з тиском відключення реле і насос вимикається. При відкритті крана вода, що витісняється тиском повітря, надходить в першу чергу з гідроакумулятора і тільки коли тиск в системі впаде нижче встановленного рівня, реле тиску включає в роботу насос.

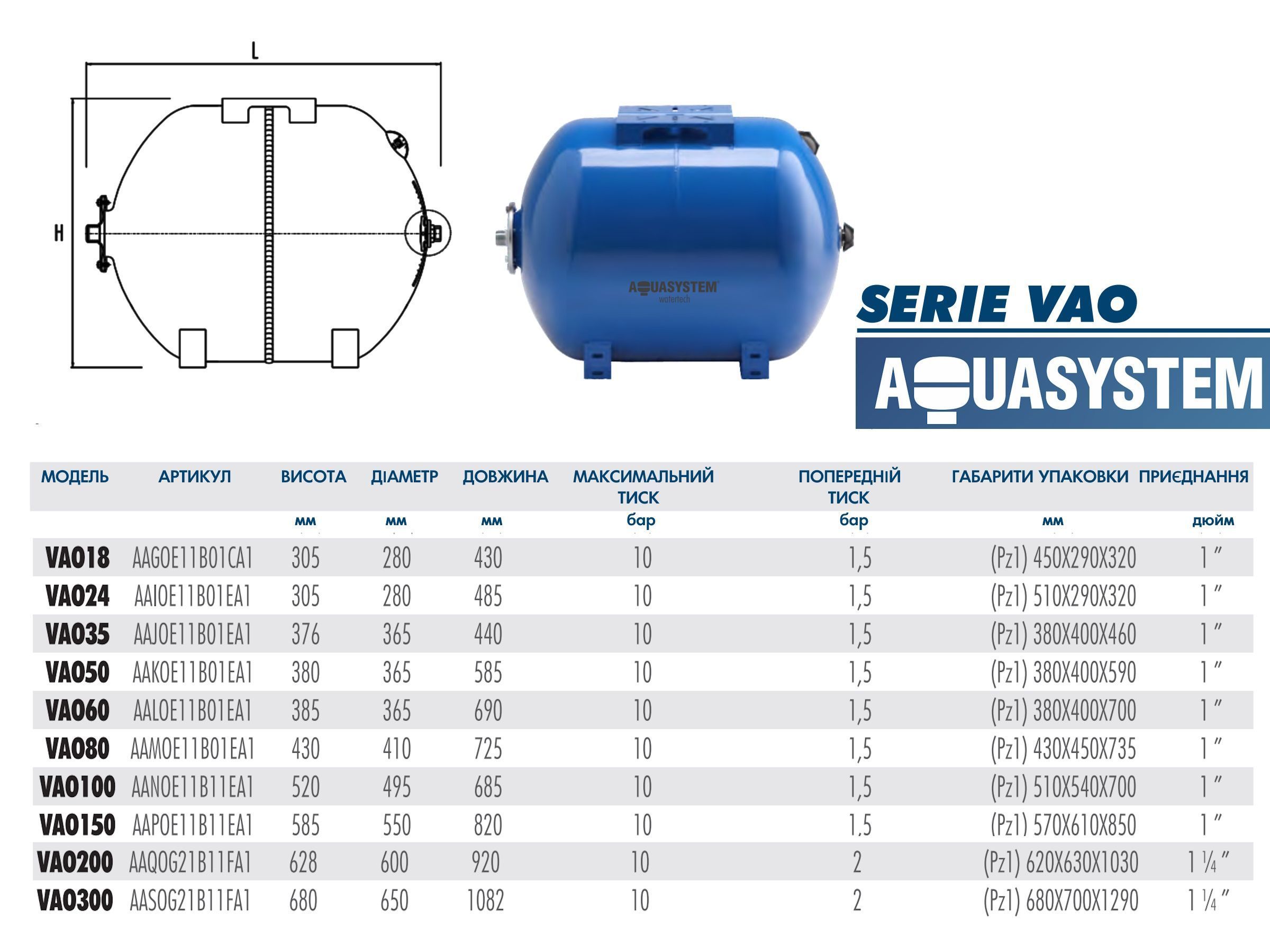

Технічні характеристики
- Обсяг - 50 літрів
- Номінальний тиск повітря (0,15... 0,2) МПа
- Діапазон температури води (+1... +95) °С
- Робоче середовище - вода
- Матеріал бака гідроакумулятора - чорна сталь
- Фарбування бака - порошкова фарба
- Фланець з оцинкованої сталі
- Матеріал мембрани - EPDM гума
- Маса - 8,5 кг
