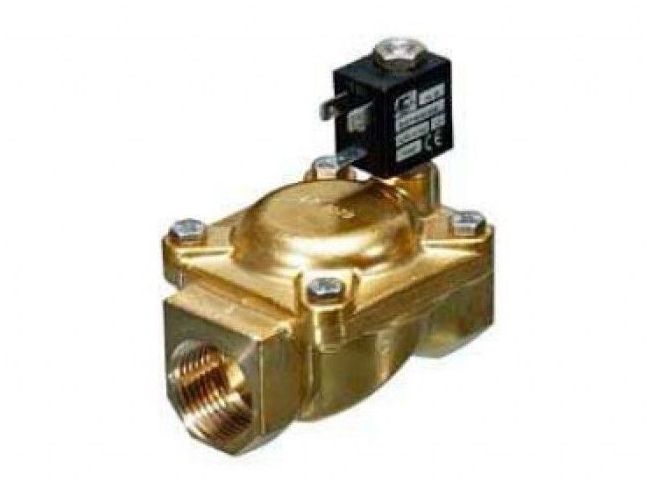

E207FE25 Ду25 (1")- является электромагнитным нормально открытым клапаном непрямого действия со вспомогательной мембраной (от компании известного итальянского производителя ACL). Соленоидный клапан E207FE25 - это клапан для управления движением жидкости (или другой среды). Применяется клапан для управлениями потока воды, газа, пара или воздуха. Принцип работы электромагнитного клапана весьма прост: давление среды помогает держать запирающий шток в открытом состоянии, а при подаче тока на катушку движение среды перекрывается. Соленоидный клапан ACL E207FE25 является клапаном со вспомогательной мембраной, что обеспечивает более точную работу клапана. Тип клапана 207- это 2-х линейный отсечной нормально закрытый клапан.
Конструкция электромагнитного нормально закрытого клапана ACL E207FE25: 1 - фиксирующая катушку гайка; 2 - катушка; 3 - арматурная группа; 4 - арматурная трубка; 5 - мембранная группа; 6 - клапан регулировки скорости
Техническая характеристика электромагнитного клапана ACL E207FE25:
- Расход воздуха Kv 10,2 м3/ч
- Диаметр присоединения Dn 25 (1")
- Максимально допустимое давление 25 бар (2,5 МПа)
- Минимальный перепад давления 0,15бар (15 кПа)
- Корпус клапана с крышкой латунь
- Материал уплотнения EPDM
- Температурный диапазон -10 до +140 °С
- Длина 75 мм
- Масса 0,66 кг
- Максимальная вязкость 25 сСт (мм2/с)
- Допустимая температура внешней среды:
для катушки класса F = -10 °С … +55 °С
для катушки класса Н = -10 °С … +80 °С
