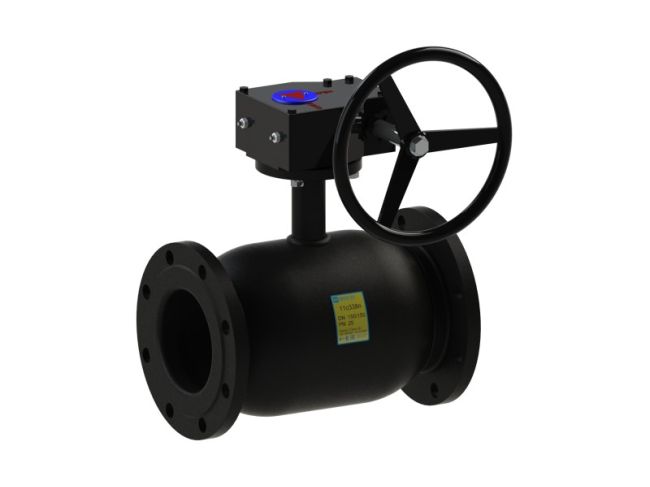

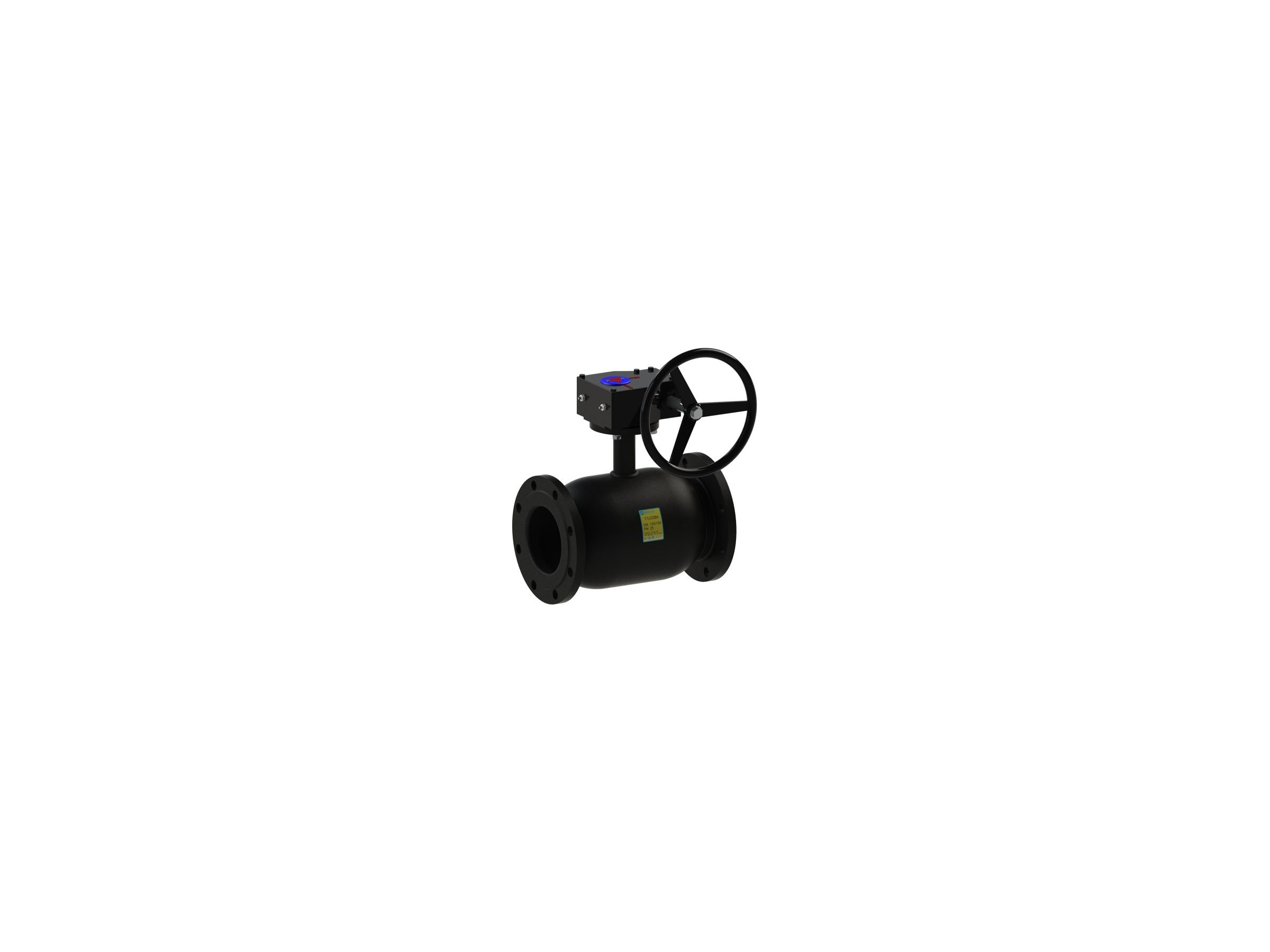

Кран шаровой BREEZE 11с338п Ду 250/250
Кран шаровой 11с338п BREEZE™ – фланец/фланец, полный проход, PN25, является одной из базовых моделей в линейке цельносварных кранов BREEZE Europe. Он изготовлен с фланцами, размеры которых позволяют устанавливать его на PN 40, PN16, PN10 для DN 15-50 и PN25 для DN 15-300. В отличие от кранов 11с32п данная модель имеет полный проход во всех представленных диаметрах.
Конструкция и материалы
№ | Деталь | Материал |
1 | Пробка шаровая | Сталь 12Х17 ГОСТ 5632 |
2 | Шток | Сталь 20Х13 ГОСТ 5632 |
3 | Патрубок, корпус | Сталь 20 ДСТУ 7809 |
4 | Уплотнительное кольцо шара | Фторопласт-Ф4К20 ГОСТ 10007 |
5 | Втулка закрепительная | Сталь 08Х13 ГОСТ 5632 |
6 | Пружина тарельчатая | Сталь 65Г ДСТУ 8429 |
7 | Шайба опорная | Сталь 3сп ДСТУ 4484 |
8 | Уплотнение штока | Фторопласт-Ф4 ГОСТ 10007 |
9 | Уплотнительное кольцо штока | Фторсилоксан |
10 | Фланец | Сталь 3сп ДСТУ 4484 |
11 | Редуктор | ISO 5211 |
Размеры
Размеры
Артикул | DN | D | PN | L | H | DF1 | DF2 | DF3 | n | W |
11.38.100-003 | 100 | 100 | 25 | 300 | 355 | 230 | 190 | 22 | 8 | 32.8 |
11.38.125-003 | 125 | 125 | 25 | 325 | 373 | 270 | 220 | 26 | 8 | 42.7 |
11.38.150-003 | 150 | 150 | 25 | 400 | 389 | 300 | 250 | 26 | 8 | 53.5 |
11.38.200-002 | 200 | 200 | 25 | 630 | 512 | 360 | 310 | 26 | 12 | 118.7 |
11.38.250-002 | 250 | 250 | 25 | 750 | 619 | 425 | 370 | 30 | 12 | 198.4 |
11.38.300-002 | 300 | 300 | 25 | 850 | 657 | 485 | 430 | 30 | 16 | 271.1 |
