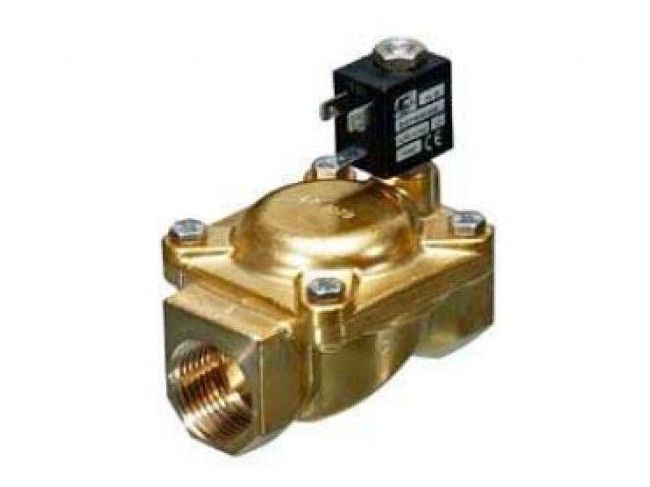

E207EB18 - це лінійний отсечной клапан (від компанії відомого італійського виробника ACL) з напівавтоматичним механізмом підйому і допоміжної мембраною, для автоматичного управління рухом рідини, повітря або іншого середовища. Рух середовища перекривається арматурним ущільненням до подачі електроживлення на котушку. Тобто при подачі електричного струму, проток рідини відкривається. Застосовується клапан для управліннями потоку води, газу, пари або повітря. Соленоїдний клапан ACL E207EB18 є клапаном з допоміжною мембраною. Допоміжна мембрана забезпечує більш точну роботу клапана.
Тип клапана 207- це 2-х лінійний отсечной нормально закритий клапан. Тиск середовища допомагає тримати замикає шток у відкритому стані. При знеструмленій котушці потік не блокований основним запірним пристроєм, що може бути диафрагменного або поршневого типу.
Властивості соленоїдного клапана E207EB18:
- Ізоляція класу F
- відхилення напруги змінного струму + 15% -10%
- Kv (витрата повітря) 5,2 м3/год
- Діаметр приєднання Ду20 (3/4")
- Максимально допустимий тиск 25 бар (2,5 МПа)
- Мінімальний перепад тиску 0,15 бар (15кПа)
- Корпус клапана з кришкою латунь
- плунжер і сердечник нержавіюча сталь
- пружина нержавіюча сталь;
- матеріал ущільнення NBR (акрил-нітріл-утадиеновая гума).
Конструкція електромагнітного нормально закритого клапана ACL E108FE25:
1 - фіксує котушку гайка; 2 - котушка; 3 - арматурна група; 4 - арматурна трубка; 5 - мембранна група; 6 - клапан регулювання швидкості
Технічна характеристика електромагнітного клапана ACL E207EB18:
- Діаметр приєднання Ду20 (3/4")
- Максимально допустимий тиск 25 бар (2,5 МПа)
- Корпус клапана з кришкою латунь
- Матеріал ущільнення NBR (акрил-нітрил-бутадиеновая гума)
- Температурний діапазон -10 до +140°С
- Довжина 75 мм
- Маса 0,66 кг
- Максимальна в'язкість 25 сСт (мм 2 /с)
