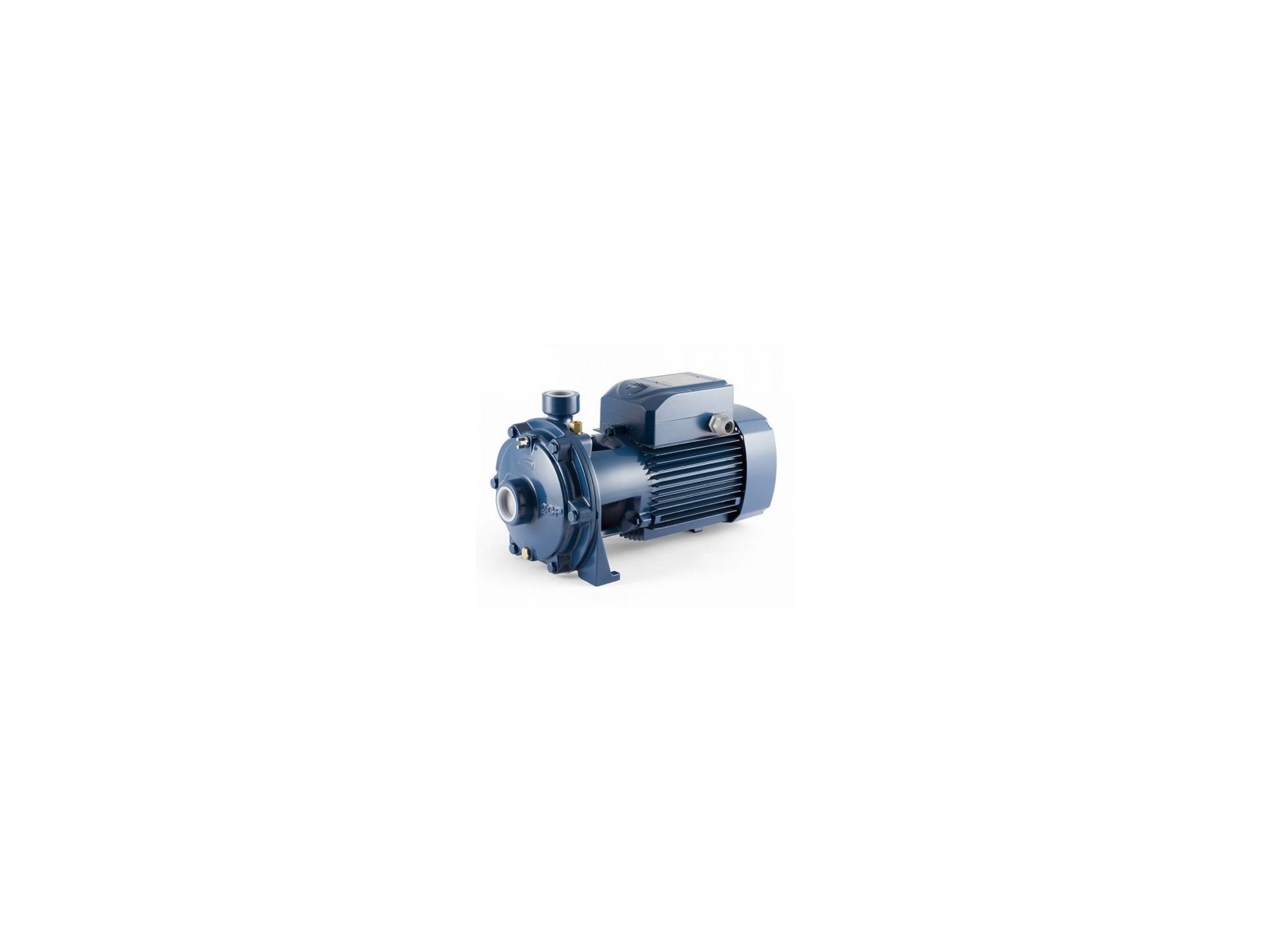

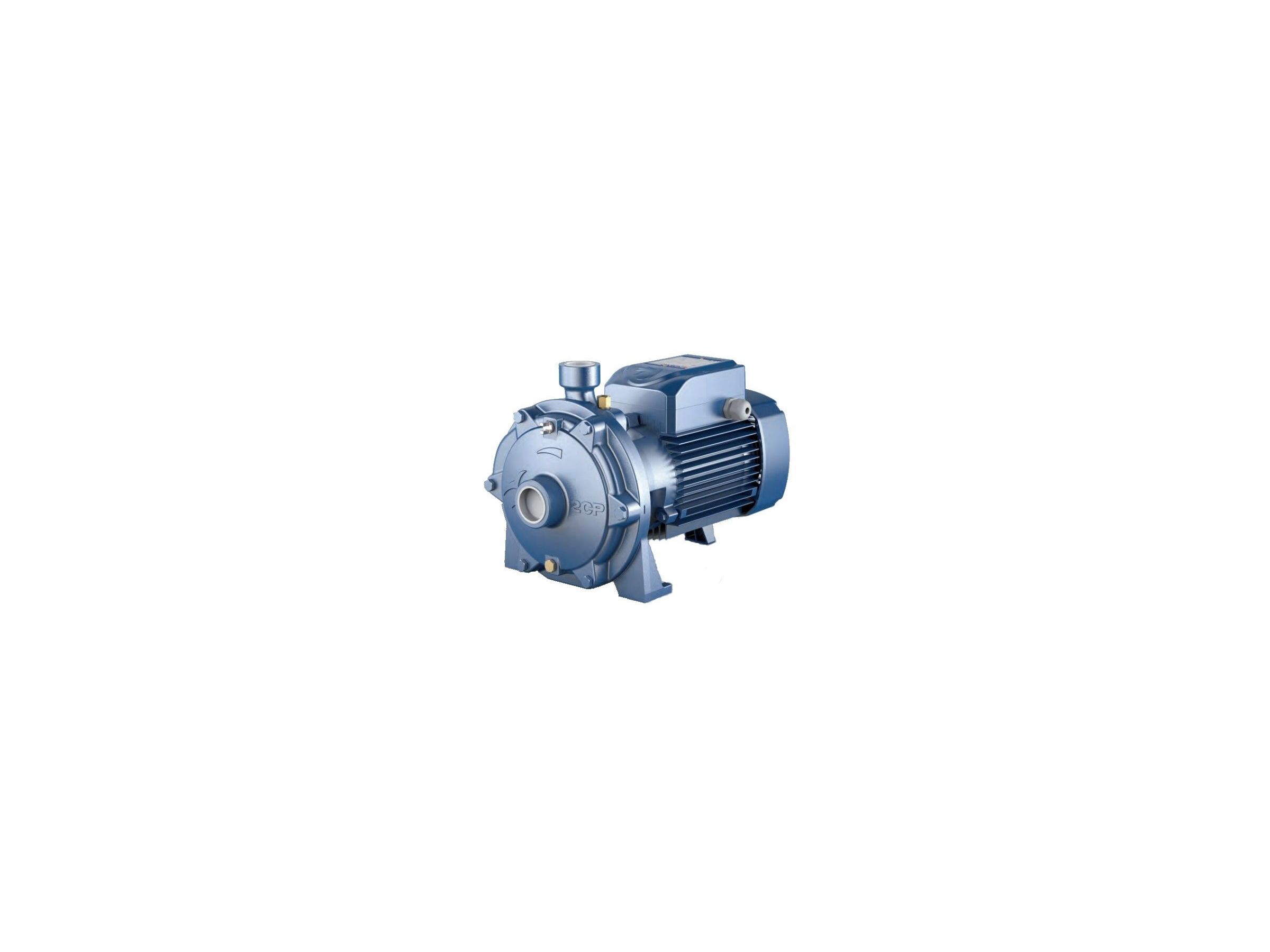

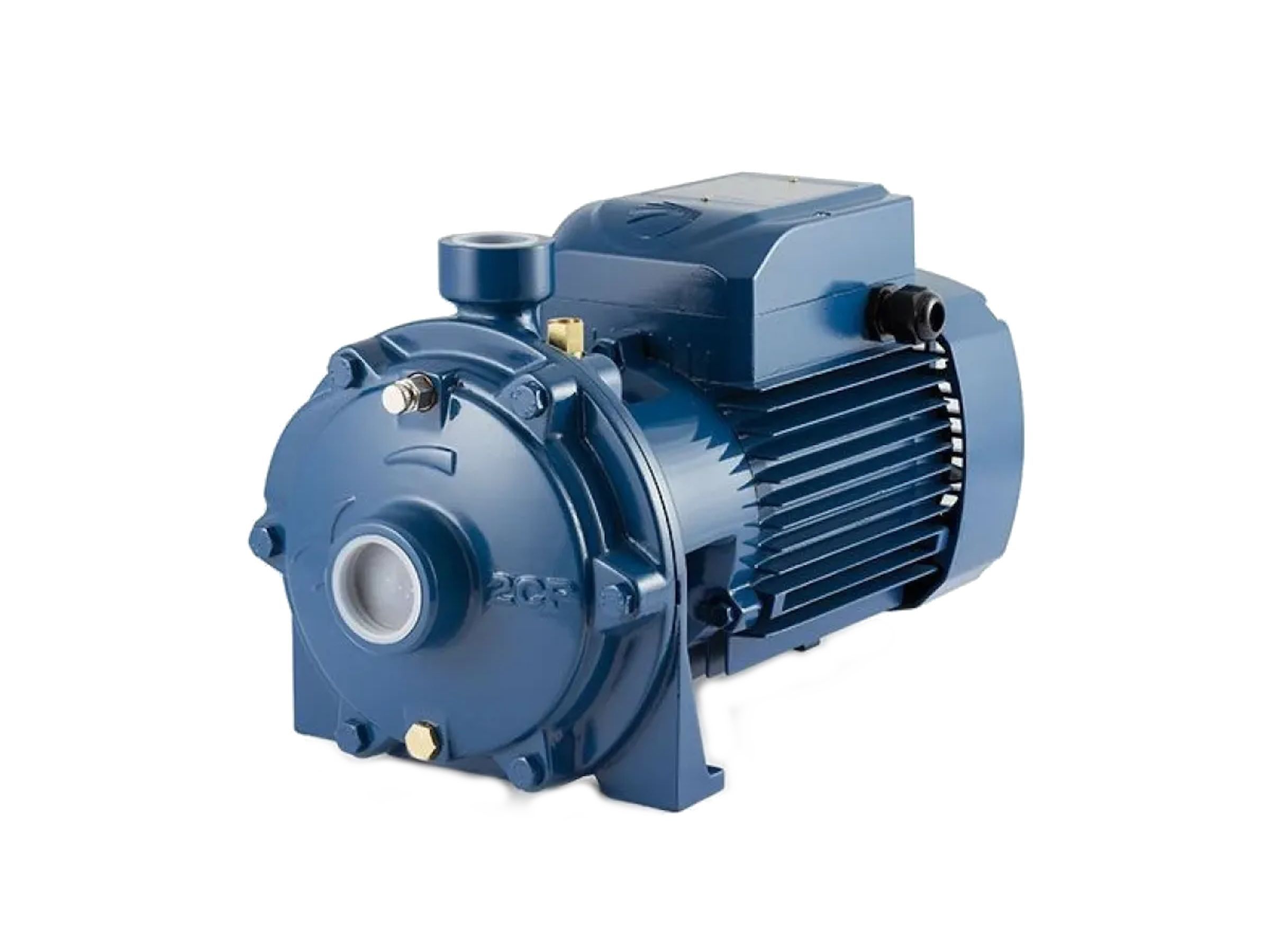

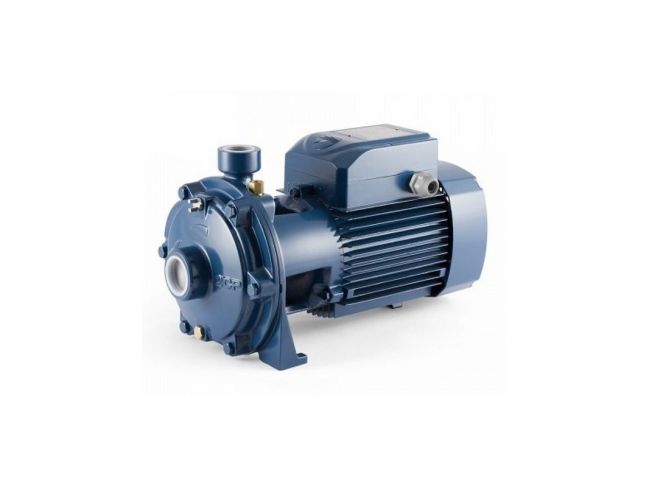

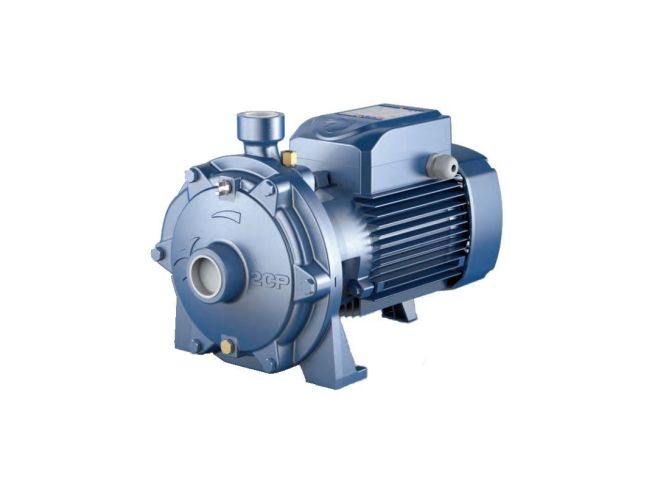

Відцентровий насос Pedrollo 2CPm 25/16В рекомендується для перекачування чистої води та рідин, хімічно неагресивних до конструкційних матеріалів насоса. Має два робочі колеса, високі експлуатаційні характеристики, витривалість, широке застосування у побутовому, комунальному, аграрному та промисловому секторах, зокрема, в поєднанні з гідроакумуляторами, для розподілу води. Насоси Pedrollo 2CPm 25/16В здатні працювати в режимі тривалих перегрузок. Монтаж насосу Pedrollo 2CPm 25/16В повинен проводитися в закритих приміщеннях або в місцях, захищених від несприятливих погодних умов.
Відцентровий насос Pedrollo 2CPm 25/16В - це перевірена італійська якість, офіційна гарантія від виробника, простота обслуговування та експлуатації, надійність, витривалість, а також доступна ціна.
Застосування Pedrollo 2CPm 25/16В:
- Водопостачання
- Напорні системи
- Побутові потреби
- Протипожежні установки
- Промисловість
- Для підвищення тиску в системі
Технічні характеристики Pedrollo 2CPm 25/16В:
- Максимальний тиск всередині корпуса насоса 10 бар (PN10)
- Манометрична висота всмоктування до 7 м
- Температура рідини від -10 °C до +90 °C
- Навколишня температура від -10 °C до +40 °C
- Потужність: 1,5 кВт.
- Продуктивність: 8,4 м 3 /год
- Максимальний напір: 58м
- Електронасоси оснащені високоефективними двигунами (IEC 60034-30-1) клас IE2
- Напруга: 230В - 10,0А
- Клас захисту: IPX4
- Тривалий режим роботи електродвигуна (S1)
Конструкція Pedrollo 2CPm 25/16В:
- Корпус насоса: чавун
- Контрфланці: 1 1/4" x 1" - купуються окремо
- Робоче колесо: латунь
- Ведучий вал: нержавіюча сталь
- Механічне ущільнення FN-18 Ø 18 мм Графіт Кераміка NBR
- Двигун:однофазний 230 В - 50 Гц з вмонтованим в обмотку термореле
- Вага: 24,5 кг
- Довжина, висота, ширина: 404*261*226мм
РОБОЧІ ХАРАКТЕРИСТИКИ ТА ТЕХНІЧНІ ДАНІ
50 Гц n = 2900 об/хв HS = 0 м
65,5| ТИП | ПОТУЖНІСТЬ (P2) | Q | м³/год | 0 | 1,2 | 1,8 | 2,4 | 3,0 | 3 , 6 | 4,2 | 4,8 | 5,4 | 6,0 | 6 , 6 | 7,2 | 8,4 | 9,6 |
| Однофазний | Трифазний | кВт | л.с. | ▲ | л/хв | 0 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 140 | 160 |
| 2CPm 25/16C | 2CP 25/16C | 1,1 | 1,5 </td > | IE2 | H метри | 47 | 46 </td > | 45 | 44 | 42 | 40 | 38 | 35 | 33 | 30 | 27 | 24 | | |
| 2CPm 25/16B | 2CP 25/16B | 1,5 | 2 | IE3 | 58 | 56 | 55 | 54 | 53 | 51 | 49 | 47 | 45 | 43 | 40 | 37 | 30 | |
| - | 2CP 25/16A | 2,2 | 3 | IE3 | 68 | 67 | 64,5 | 63 | 62 | 60 | 58 </td > | 56 | 54 | 51 | 48 | 41 | 32 |
Q - Продуктивність H - Загальний манометрический натиск HS - Висота всмоктування
Допустиме відхилення характеристик насосів відповідає класу 3B згідно EN ISO 9906.
▲ Клас ефективності трифазного двигуна (IEC 60034-30)
КОНСТРУКЦІЯ:
Порівняння конструктивних характеристик електронасосів Pedrollo серії 2CP
| ПОЗ . | КОМПОНЕНТ | КОНСТРУКТИВНІ ХАРАКТЕРИСТИКИ |
| 1 | Корпус всмоктуючий | Чавун, що всмоктує патрубок з різьбою згідно ISO 228/1 |
| 2 | Корпус напірний | Чавун, напірний патрубок з різьбою згідно ISO 228/1 |
| 3 | Робочі колеса | Латунь |
| 4 | Вал двигуна | Нержавіюча сталь EN 10088-3 - 1.4104 |
| 5 | Механічне
ущільнення | Електронасос (тип) | Ущільнення (тип) | Вал (діаметр) | Нерухоме кільце | Обертове кільце | Еластомер |
| 2CP 25/14 | FN-18 | Ø 18 мм | Графіт | Кераміка | NBR |
| 2CP 25/16 | FN-18 | Ø 18 мм | Графіт | Кераміка | NBR |
| 2CP 32/200 | FN-20 | Ø 20 мм </span > | Графіт | Кераміка | NBR |
| 2CP 32/210 | FN-24 | Ø 24 мм | графіт | Кераміка | NBR </td > |
| 2CP 40/180 |
| 2CP 40/200 | FN-32 NU | Ø 32 мм </td > | Графіт | Кераміка | NBR |
| 6 | Підшипники | Електронасос | Тип |
| 2CP 25/14 | 6204 ZZ - C3/6204 ZZ - C3 |
| 2CP 25/16 | 6204 ZZ - C3/6204 ZZ - C3 |
| 2CP 32/200 | 6206 ZZ - C3/6206 ZZ - C3 |
| 2CP 32/210 | 6306 ZZ - C3/6206 ZZ - C3 |
| 2CP 40/180 |
| 2CP 40/200 | 6308 ZZ - C3/6308 ZZ - C3 |
| 7 | Електродвигун
| 2CPm: | однофазний 230 В - 50 Гц з тепловим захистом, нд трійнят в обмотку. |
| 2CP: | 230/400 В - 50 Гц до 4 кВт |
| 400/690 В - 50 Гц від 5,5 до 11 кВт |
| Електронасоси з трифазним двигуном мають високу ефективність класу IE2 до P2 = 1,1 кВт і IE3 від P2 = 1,5 кВт (IEC 60034-30) |
| - Ізоляція: клас F |
| - Ступінь захисту: IP X4 |
 |
- Матеріал корпусу: чавун
- Робоче колесо: нержавіюча сталь
- Двигун: трифазний 220/380В, 50Гц.
- Вага : 38 кг
- Довжина, висота, ширина : 460 мм * 300 мм * 270 мм
</ul ->
Габарити І ВЕС:
 |
| ТИП | патрубки | РОЗМІРИ, мм | кг |
| Однофазний </td > | Трифазний | DN1 | DN2 | a | f | h | h1 | h2 | n | n1 | w | s | 1 ~ | 3 ~ |
| 2CPm 25/14B | 2CP 25/14B | 1¼" | 1 " | 82 | 404 | 223 | 93 | 130 | 200 </td > | 162 | 17 | 10 | 19,3 | 18,8 |
| 2CPm 25/14A | 2CP 25/14A | 261 | 110 | 151 | 225 | 185 | 26 | 11 | 24,6 | 23,5 |
| 2CPm 25/16С | 2CP 25/16С | 223 | 93 | 130 | 200 | 162 | 17 | 10 | 19,3 | 18,6 |
| 2CPm 25/16B | 2CP 25/16B | 1¼ " | 1 " | 82 | 404 | 261 | < pan style = " color: #ffffff"> 110 | 151 | 225 | 185 | 26 | 11 | 24,4 </sp an> | 23,3 |
| - | 2CP 25/16A | 1¼ " | 1" | 82 | 404 | 261 | 110 | 151 | 225 | 185 | 26 | 11 | - | 24,6 |
| - | 2CP 32/200C | 1½" | 1¼ " | 95 | 464 | 304 | 132 | 172 | 266 | 206 </td > | 19 | 14 | - | 38,0 |
| - | 2CP 32/200B | 1½" | 1¼" | 95 | 464 | 304 | 132 | 172 | 266 | 206 | 19 | 14 | - </span > | 43,0 |
| - | 2CP 32/210B | 2 " | 1¼" | 108 | 542 | 334 | 139 | 195 | 292 | 232 | 21 | 14 | - | 54,0 |
| - | 2CP 32/210A | - | 61.0 |
| - | 2CP 40/180C | 1½ " | 496 | - | 49,0 |
| - | 2CP 40/180B | 542 | - | 54,0 |
| - | 2CP 40/180A | - | 60,0 |
| - | 2CP 40/200B | 110 | 566 | 355 | 160 | 298 | - | 90,0 |
| - | 2CP 40/200A | - | 91,0 |
Струм
| ТИП | НАПРУГУ |
| Однофазний </td > | 230 B | 240 B </td > |
| 2CPm 25/14B | 7,7 A | 7,4 A |
| 2CPm 25/14A | 10,5 A | 10,0 A |
| 2CPm 25/16C | 7,7 A | 7,4 A |
| 2CPm 25/16B | 10,0 A | 9,6 A |
