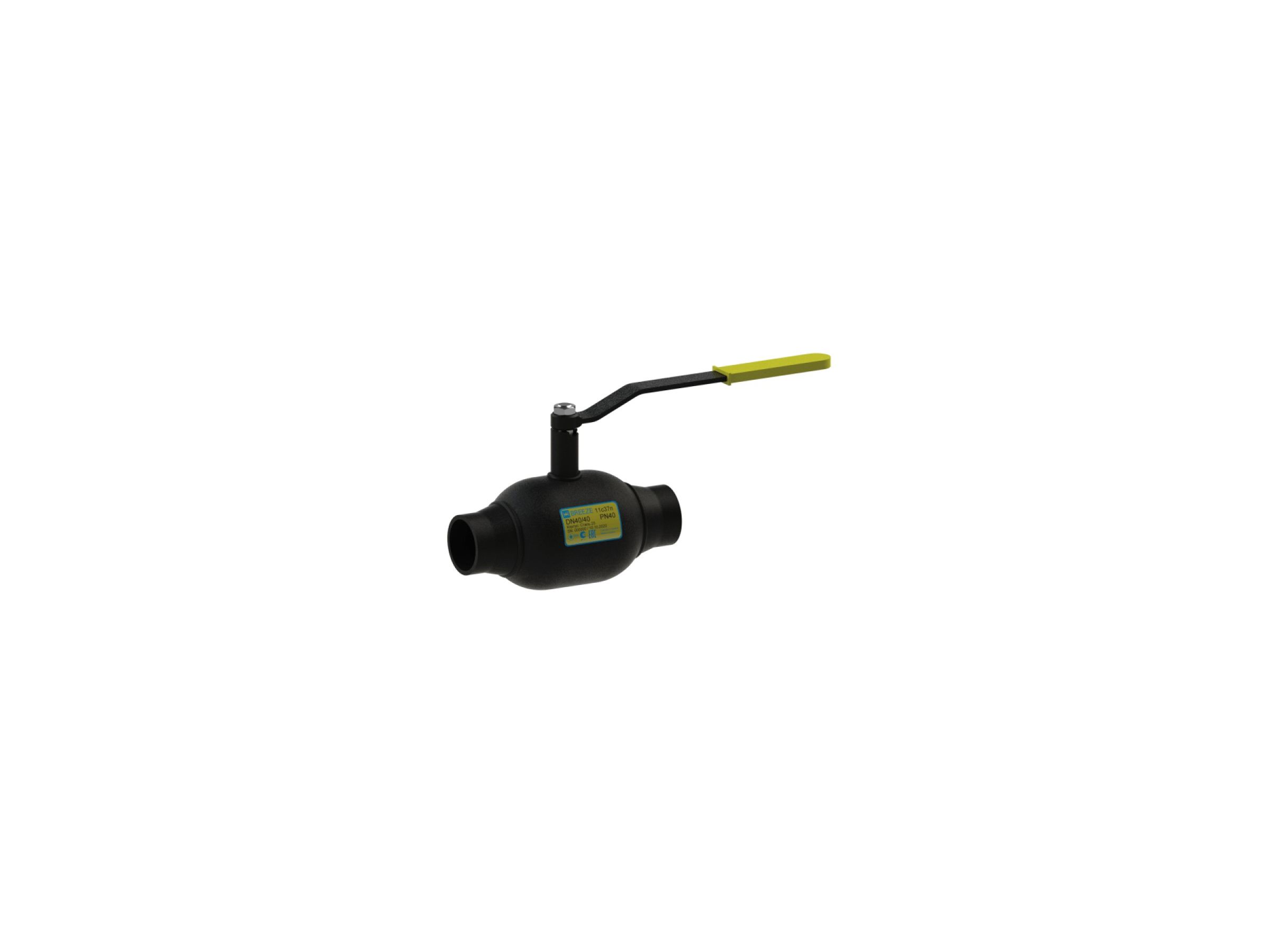

Кран кульовий BREEZE 11с37п Ду 32/32
Кран кульовий BREEZE 11с37п Ду 32/32

Кран кульовий BREEZE 11с37п Ду 32/32

BREEZE
6898
1 594 грн
Модель 11с37п
Серія BREEZE Europe
Артикул 11.37.015-001
Тип з’єднання зварювання/зварювання
Тип проходу повнопрохідний
Тип приводу ручний
Клас герметичності А
Робоча температура -35….+180ºС
Тиск PN16, PN25, PN40
Робоче середовище вода, природний газ, нафтопродукти, інертні гази… Докладніше…

Опис

Кран кульовий 11с37п BREEZE™  – зварювання/зварювання , повний прохід, PN40, PN25, PN16 цільнозварений з приєднувальними патрубками під зварювання, має ті ж самі переваги у монтажу, що і кран 11с31п, але відрізняється від нього меншою будівельною довжиною та має повний прохід у всіх діаметрах.

Конструкція та матеріали

Кран кульовий BREEZE 11с37п Ду 32/32 1

Деталь Матеріал
1 Пробка кульова Сталь 12Х17 ГОСТ 5632
2 Шток Сталь 20Х13 ГОСТ 5632
3 Патрубок, корпус Сталь 20 ДСТУ 7809
4 Ущільнююче кільце кулі Фторопласт Ф4К20 ГОСТ 10007
5 Втулка кріпильна Сталь 08Х13 ГОСТ 5632
6 Пружина тарільчата Сталь 65Г ГОСТ 14959
7 Шайба опорна Сталь 3 ДСТУ 4747
8 Ущільнення штоку Фторопласт Ф4 ГОСТ 10007
9 Ущільнююче кільце штоку Фторсілоксан
10 Штифт Сталь 45Х ДСТУ 7806
11 Рукоятка Сталь 3 ДСТУ 4747
12 Гайка ГОСТ 2526

Розміри

Кран кульовий BREEZE 11с37п Ду 32/32 2

Артикул DN D PN L H A Dp Tp W
11.37.015-001 15 15 40 130 75 124 21.30 2.70 0.5
11.37.020-001 20 20 40 130 79 124 27.00 3.20 0.7
11.37.025-001 25 25 40 140 80 165 34.00 3.20 1.0
11.37.032-001 32 32 40 160 86 235 42.30 3.50 1.5
11.37.040-001 40 40 40 180 114 239 48.00 3.50 1.8
11.37.050-001 50 50 40 210 120 239 57.00 3.50 2.6
11.37.065-001 65 65 25 250 126 274 76.00 3.50 3.8
11.37.080-001 80 80 25 260 136 384 89.00 3.50 5.6
11.37.100-001 100 100 25 300 151 543 108.00 6.00 9.6
11.37.125-001 125 125 25 325 169 543 133.00 5.00 15.3
11.37.150-001 150 150 25 400 191 786 159.00 7.00 25.8
11.37.200-003 200 200 16 600 300 1110 219.00 7.00 59.4

Детальніше про товар

DN
32/32
